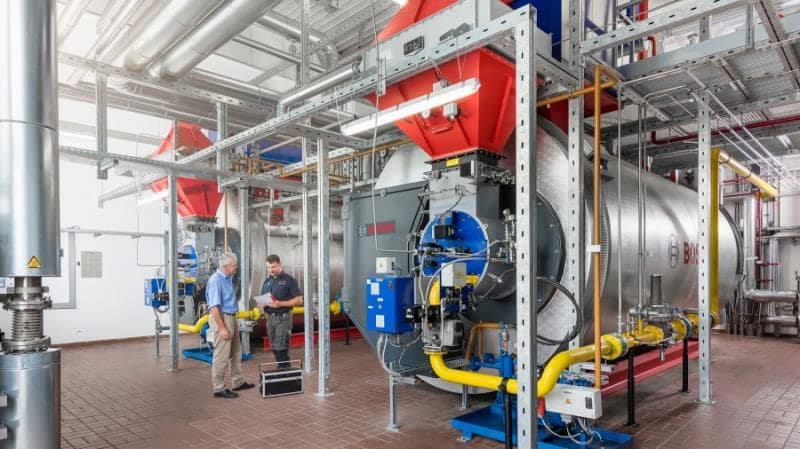

دیگ بخار یا Steam Boiler یکی از مهم‌ترین تجهیزات تولید انرژی حرارتی در بسیاری از واحدهای صنعتی است. این تجهیز با دریافت انرژی سوخت و انتقال آن به آب، بخار موردنیاز فرآیند را در فشار و شرایط مشخص تولید می‌کند. از صنایع غذایی و دارویی گرفته تا نساجی، شست‌وشوی صنعتی، تولید قطعات، لاستیک و پلاستیک، بیمارستان‌ها و بسیاری از خطوط تولید، کیفیت و پایداری بخار می‌تواند مستقیماً بر عملکرد فرآیند اثر بگذارد.

با این حال، انتخاب دیگ بخار صرفاً به معنی انتخاب یک دستگاه با ظرفیت بالاتر نیست. ظرفیت تولید بخار، فشار کاری، نوع سوخت، نوع بویلر، کیفیت آب تغذیه، الگوی مصرف بخار، شرایط نصب، نوع مشعل، سیستم کنترل و الزامات ایمنی باید در کنار یکدیگر بررسی شوند. یک بویلر بزرگ‌تر از نیاز واقعی می‌تواند باعث افزایش سرمایه‌گذاری و کاهش بهره‌وری شود و یک بویلر کوچک نیز ممکن است در زمان افزایش بار فرآیندی نتواند فشار و دبی بخار موردنیاز را تأمین کند.

در این راهنمای تخصصی، ابتدا تعریف دقیق دیگ بخار و نحوه عملکرد آن را بررسی می‌کنیم و سپس به سراغ انواع بویلر، اجزای اصلی، تفاوت فایرتیوب و واترتیوب، کاربردهای صنعتی، راندمان، مشعل، تجهیزات ایمنی، تصفیه آب، اصول انتخاب ظرفیت و نکات مهم هنگام خرید می‌رویم. همچنین در پایان، پرسش‌های متداول درباره دیگ بخار صنعتی را پاسخ می‌دهیم.

دیگ بخار چیست؟

دیگ بخار یک تجهیز حرارتی و در بسیاری از کاربردها یک تجهیز تحت فشار است که برای تبدیل انرژی سوخت به انرژی موجود در بخار طراحی می‌شود. در یک بویلر متعارف، آب تغذیه وارد سیستم می‌شود، در معرض انرژی حرارتی قرار می‌گیرد و پس از دریافت گرمای کافی به بخار تبدیل می‌شود. بخار تولیدشده سپس از طریق خطوط انتقال به مصرف‌کننده‌های مختلف فرستاده می‌شود.

نکته مهم این است که دیگ بخار فقط یک مخزن حاوی آب نیست. عملکرد واقعی بویلر حاصل همکاری چندین زیرسیستم است؛ از جمله محفظه احتراق، سطوح انتقال حرارت، مشعل، سیستم سوخت‌رسانی، تجهیزات کنترل سطح آب، شیرهای ایمنی، پمپ تغذیه، تجهیزات تخلیه، کنترلرهای فشار، سیستم دود و اگزوز و تجهیزات تصفیه آب.

در یک سیستم استاندارد، باید میان مقدار بخار تولیدشده، انرژی ورودی از سوخت، دمای آب تغذیه، فشار بخار و وضعیت احتراق تعادل برقرار باشد. بنابراین برای ارزیابی عملکرد بویلر نمی‌توان فقط به قدرت مشعل یا ظرفیت اسمی دیگ نگاه کرد.

در منابع تخصصی بخار، دیگ‌های پوسته‌ای یا Shell Boilers معمولاً به‌عنوان دیگ‌هایی معرفی می‌شوند که سطوح انتقال حرارت داخل یک پوسته فولادی قرار گرفته‌اند. در این ساختار، گازهای حاصل از احتراق از داخل لوله‌ها عبور می‌کنند و آب در اطراف لوله‌ها قرار دارد؛ به همین دلیل این گروه را معمولاً Fire Tube یا Smoke Tube نیز می‌نامند.

دیگ بخار چگونه کار می‌کند؟

فرآیند تولید بخار را می‌توان به چند مرحله اصلی تقسیم کرد. ابتدا آب با کیفیت مناسب توسط سیستم تغذیه به بویلر وارد می‌شود. هم‌زمان مشعل سوخت را با هوای احتراق ترکیب کرده و انرژی حرارتی تولید می‌کند. حرارت حاصل از احتراق از طریق سطوح انتقال حرارت به آب منتقل می‌شود. با افزایش انرژی آب، بخشی از آن به بخار تبدیل شده و بخار در فضای بخار جمع می‌شود. پس از رسیدن سیستم به شرایط موردنیاز، بخار به خط مصرف ارسال می‌شود.

در عمل، این فرآیند بسیار پیچیده‌تر از یک چرخه ساده «سوخت، شعله و آب» است. کنترل میزان سوخت و هوا، کنترل فشار، کنترل سطح آب، جلوگیری از افت خطرناک سطح آب، مدیریت آب تغذیه، تخلیه املاح، کنترل شعله و عملکرد تجهیزات حفاظتی همگی در عملکرد صحیح دیگ نقش دارند.

یکی از نکات کلیدی در بهره‌برداری بویلر، کنترل دقیق نسبت هوا به سوخت است. هوای بیش از حد باعث انتقال مقدار بیشتری از گرما به دودکش می‌شود و هوای ناکافی نیز می‌تواند احتراق ناقص ایجاد کند. به همین دلیل تنظیم و کالیبراسیون مشعل از عوامل مهم در بهره‌وری واقعی دیگ بخار است.

اجزای اصلی دیگ بخار صنعتی

ساختار بویلر با توجه به نوع و ظرفیت آن متفاوت است، اما در یک دیگ بخار صنعتی معمولاً مجموعه‌ای از اجزای مکانیکی، حرارتی، کنترلی و ایمنی در کنار یکدیگر کار می‌کنند.

پوسته یا Shell

در بسیاری از دیگ‌های فایرتیوب، پوسته اصلی مخزن فولادی بزرگی است که آب و فضای بخار را در خود جای می‌دهد. ضخامت، جنس، شکل، قطر و طراحی این بخش باید متناسب با فشار و شرایط طراحی بویلر باشد.

کوره یا Furnace

کوره محل تشکیل و توسعه شعله است. طراحی کوره باید با ظرفیت مشعل، نوع سوخت، شکل شعله و هندسه دیگ هماهنگ باشد. تماس نامناسب شعله با سطوح فلزی می‌تواند باعث ایجاد نقاط داغ و آسیب حرارتی شود؛ بنابراین شکل شعله و نحوه ورود آن به کوره اهمیت زیادی دارد.

لوله‌های انتقال حرارت

در دیگ‌های فایرتیوب، گازهای داغ حاصل از احتراق از داخل لوله‌ها عبور می‌کنند و آب در سمت خارجی لوله‌ها قرار دارد. تعداد پاس‌ها و مسیر حرکت گازهای داغ روی میزان انتقال حرارت و عملکرد بویلر تأثیر دارد.

مشعل

مشعل وظیفه ترکیب کنترل‌شده سوخت و هوا و ایجاد شعله پایدار را بر عهده دارد. نوع مشعل باید با ظرفیت دیگ، نوع سوخت، فشار محفظه احتراق و سیستم کنترل بویلر هماهنگ باشد.

سیستم کنترل سطح آب

سطح آب باید در محدوده طراحی‌شده نگه داشته شود. پایین آمدن بیش از حد سطح آب می‌تواند باعث خارج شدن برخی سطوح گرم‌شونده از تماس مناسب با آب و ایجاد شرایط خطرناک شود. در سیستم‌های صنعتی، تجهیزات کنترل و هشدار سطح پایین آب بخش مهمی از سیستم ایمنی محسوب می‌شوند.

شیرهای اطمینان و تجهیزات حفاظتی

شیرهای اطمینان و سایر تجهیزات حفاظتی برای جلوگیری از ایجاد شرایط ناایمن طراحی می‌شوند. انتخاب، نصب، تنظیم و آزمون این تجهیزات باید مطابق مقررات محلی، طراحی بویلر و دستورالعمل سازنده انجام شود و نباید صرفاً بر اساس تنظیمات تجربی صورت گیرد.

انواع دیگ بخار صنعتی

برای انتخاب صحیح بویلر، نخست باید بدانیم با چه نوع دیگی مواجه هستیم. تقسیم‌بندی دیگ‌ها بر اساس مسیر حرکت آب و گاز داغ، فشار و ظرفیت، نوع سوخت، ساختار انتقال حرارت و کاربرد انجام می‌شود.

دیگ بخار فایرتیوب یا لوله آتشی

در دیگ بخار فایرتیوب، گازهای داغ داخل لوله‌ها حرکت می‌کنند و آب اطراف این لوله‌ها قرار دارد. این ساختار در بسیاری از بویلرهای صنعتی پکیج‌شده مورد استفاده قرار می‌گیرد و امکان ساخت مجموعه‌ای نسبتاً فشرده و یکپارچه را فراهم می‌کند.

فایرتیوب‌ها ممکن است از نظر تعداد پاس‌های گاز، شکل برگشت گاز و طراحی انتهای بویلر تفاوت داشته باشند. در برخی طراحی‌ها از ساختار Wet Back و در برخی دیگر از Dry Back استفاده می‌شود. در ساختار Wet Back، مسیر برگشت گازهای داغ به شکلی طراحی می‌شود که بخش برگشت در تماس با آب بویلر قرار داشته باشد؛ در مقابل، در Dry Back معمولاً محفظه برگشت با مواد نسوز و ساختار جداگانه اجرا می‌شود.

دیگ بخار واترتیوب یا لوله آبی

در دیگ واترتیوب، آب داخل لوله‌ها جریان دارد و انرژی حرارتی از سمت بیرونی به لوله‌ها منتقل می‌شود. این ساختار به دلیل قطر کمتر لوله‌های تحت فشار و ویژگی‌های طراحی، امکان استفاده در فشارها و ظرفیت‌های بالاتر را فراهم می‌کند.

بویلرهای واترتیوب به‌ویژه در پروژه‌هایی که به ظرفیت زیاد، فشار بالا یا بخار فوق‌گرم نیاز دارند اهمیت پیدا می‌کنند. طراحی آنها می‌تواند شامل درام بخار، درام آب، لوله‌های Downcomer، سطوح تابشی، سطوح جابه‌جایی و در صورت نیاز سوپرهیتر باشد.

تفاوت فایرتیوب و واترتیوب

ویژگی	فایرتیوب	واترتیوب
مسیر آب	اطراف لوله‌ها و داخل پوسته	داخل لوله‌ها
مسیر گاز داغ	داخل لوله‌ها	اطراف لوله‌های آب
کاربرد رایج	بسیاری از کاربردهای صنعتی با ظرفیت متوسط	ظرفیت‌ها و فشارهای بالاتر و پروژه‌های خاص
ساختار	معمولاً پکیج‌شده و فشرده‌تر	می‌تواند پیچیده‌تر و ماژولارتر باشد
پاسخ به بار	وابسته به طراحی و حجم آب	به دلیل حجم کمتر آب در برخی طراحی‌ها پاسخ سریع‌تری دارد

هیچ‌کدام از این دو نوع را نمی‌توان به‌صورت مطلق «بهتر» دانست. انتخاب بین فایرتیوب و واترتیوب باید بر اساس فشار بخار، ظرفیت، نوع فرآیند، تغییرات بار، محدودیت‌های فضا، الزامات بهره‌برداری، هزینه اولیه و شرایط تعمیر و نگهداری انجام شود.

کاربرد دیگ بخار در صنایع مختلف

دلیل استفاده گسترده از بخار این است که می‌توان انرژی حرارتی را در نقطه تولید ایجاد و سپس به نقاط مختلف کارخانه منتقل کرد. بخار در بسیاری از فرآیندها به‌عنوان منبع مستقیم یا غیرمستقیم حرارت استفاده می‌شود.

صنایع غذایی

در صنایع غذایی، بخار می‌تواند برای پخت، گرم‌کردن، فرآیندهای حرارتی، شست‌وشوی تجهیزات و برخی فرآیندهای بهداشتی مورد استفاده قرار گیرد. کیفیت بخار و کیفیت آب تغذیه در این صنایع اهمیت ویژه‌ای دارد.

صنایع دارویی و بهداشتی

بخار در فرآیندهای استریلیزاسیون و برخی فرآیندهای حرارتی صنایع دارویی و بهداشتی کاربرد دارد. در چنین پروژه‌هایی، مشخصات بخار، کیفیت آب و الزامات بهداشتی باید از مرحله طراحی در نظر گرفته شوند.

صنایع نساجی

در خطوط نساجی، بخار می‌تواند برای رنگرزی، خشک‌کردن، اتوکشی، تثبیت و فرآیندهای حرارتی مختلف استفاده شود. تغییرات بار در خطوط نساجی نیز می‌تواند بر انتخاب سیستم کنترل مشعل و ظرفیت ذخیره انرژی بویلر اثر بگذارد.

صنایع پلاستیک و لاستیک

برخی فرآیندهای تولید پلاستیک، لاستیک و مواد پلیمری به انرژی حرارتی کنترل‌شده نیاز دارند. در این کاربردها معمولاً ثبات فشار و دمای بخار از ظرفیت اسمی بالاتر اهمیت پیدا می‌کند.

بیمارستان‌ها و مراکز درمانی

بخار در برخی مراکز درمانی برای استریلیزاسیون، شست‌وشو، تولید آب گرم و کاربردهای تأسیساتی استفاده می‌شود. در این پروژه‌ها قابلیت اطمینان سیستم و وجود تجهیزات کنترلی مناسب اهمیت بسیار بالایی دارد.

تولید قطعات، صنایع شیمیایی و فرآیندهای صنعتی

در صنایع فرآیندی، بخار می‌تواند برای گرم‌کردن مخازن، مبدل‌های حرارتی، خطوط تولید، خشک‌کن‌ها و تجهیزات فرآیندی استفاده شود. نوع مصرف‌کننده تعیین می‌کند که چه فشار و دبی بخاری واقعاً مورد نیاز است.

چرا انتخاب ظرفیت دیگ بخار اهمیت دارد؟

یکی از رایج‌ترین اشتباهات هنگام خرید بویلر این است که ظرفیت دیگ صرفاً بر اساس متراژ کارخانه یا تجربه یک پروژه دیگر انتخاب شود. دیگ بخار برخلاف یک سیستم گرمایش ساده، باید با بار واقعی بخار هماهنگ شود.

برای انتخاب ظرفیت، بهتر است مصرف‌کننده‌های بخار شناسایی شوند و برای هر مصرف‌کننده مواردی مانند دبی بخار، فشار موردنیاز، ساعات کار، الگوی روشن و خاموش شدن و هم‌زمانی مصرف مشخص شود.

اگر چند دستگاه به‌طور هم‌زمان از بخار استفاده می‌کنند، باید بار هم‌زمانی آنها بررسی شود. همچنین برای تغییرات طبیعی مصرف، راه‌اندازی خطوط و شرایط پیک باید حاشیه طراحی منطقی در نظر گرفته شود؛ اما این حاشیه نباید آن‌قدر زیاد باشد که بویلر برای بیشتر ساعات کاری در بار بسیار پایین فعالیت کند.

برای مطالعه بیشتر درباره مفهوم ظرفیت بویلر می‌توانید مقاله ظرفیت دیگ بخار چیست را نیز بررسی کنید.

فشار کاری دیگ بخار چگونه تعیین می‌شود؟

فشار کاری یکی از مشخصات اصلی بویلر است و نباید صرفاً با توجه به فشار خروجی یک مصرف‌کننده انتخاب شود. افت فشار در خطوط انتقال، تجهیزات کنترلی، مبدل‌ها و شیرها نیز باید در طراحی سیستم در نظر گرفته شود.

از طرف دیگر، فشار طراحی، فشار کاری مجاز و فشار تنظیم تجهیزات حفاظتی مفاهیم یکسانی نیستند. این پارامترها باید از روی مدارک فنی بویلر و طراحی سیستم مشخص شوند.

به همین دلیل انتخاب دیگ بخار بر اساس جمله‌ای مانند «یک دیگ با فشار بالا می‌خواهم که برای همه کارها مناسب باشد» رویکرد مهندسی محسوب نمی‌شود. فشار باید بر اساس فرآیند، شبکه بخار و الزامات ایمنی تعیین شود.

نقش مشعل در عملکرد دیگ بخار

مشعل را نمی‌توان یک قطعه مستقل از بویلر در نظر گرفت. ظرفیت حرارتی مشعل، نوع سوخت، محدوده تنظیم، نحوه اختلاط هوا و سوخت، شکل شعله، فشار محفظه احتراق و سیستم کنترل باید با مشخصات دیگ سازگار باشند.

اگر مشعل بیش از ظرفیت موردنیاز دیگ انرژی وارد کند، کنترل فشار و بار می‌تواند دشوار شود. در طرف مقابل، مشعل ضعیف نمی‌تواند انرژی لازم برای تولید بخار در بار کامل را تأمین کند.

سیستم‌های مشعل می‌توانند به شکل روشن/خاموش، دو مرحله‌ای یا مدولار کار کنند. در سیستم مدولار، نرخ احتراق متناسب با بار تغییر می‌کند و می‌توان از روشن و خاموش شدن‌های مکرر جلوگیری کرد. انتخاب نوع کنترل باید بر اساس ظرفیت، الگوی بار و طراحی بویلر انجام شود.

راندمان واقعی نیز فقط به کیفیت خود مشعل وابسته نیست. سطوح انتقال حرارت آلوده، دمای بالای گازهای خروجی، عایق‌کاری ضعیف و تخلیه نامناسب آب بویلر می‌توانند باعث افزایش تلفات شوند.

اهمیت کنترل سطح آب در دیگ بخار

کنترل سطح آب یکی از بخش‌های اساسی سیستم ایمنی بویلر است. سطح آب به دلیل تغییر بار، ورود آب تغذیه و پدیده‌های داخل بویلر ثابت نمی‌ماند؛ بنابراین یک سیستم مناسب باید بتواند وضعیت واقعی سطح را تشخیص داده و در صورت ایجاد شرایط غیرعادی واکنش مناسب نشان دهد.

سیستم‌های کنترل سطح معمولاً شامل کنترل‌کننده سطح، هشدار سطح پایین، تجهیزات قطع مشعل و در برخی طراحی‌ها هشدار سطح بالا هستند. منابع تخصصی تأکید می‌کنند که در سیستم‌های خودکار، حفاظت در برابر پایین آمدن سطح آب نقش اساسی در جلوگیری از ادامه احتراق در شرایط خطرناک دارد.

به همین دلیل هنگام خرید دیگ بخار دست دوم یا بازسازی یک بویلر قدیمی، نباید فقط پوسته و مشعل را بررسی کرد. وضعیت تجهیزات کنترل سطح، مدارهای حفاظتی و عملکرد سیستم قطع مشعل نیز باید توسط فرد متخصص بررسی شود.

تصفیه آب؛ بخش جدایی‌ناپذیر بهره‌برداری از دیگ بخار

کیفیت آب تغذیه یکی از عواملی است که مستقیماً بر عمر و راندمان بویلر اثر می‌گذارد. آب نامناسب می‌تواند باعث ایجاد رسوب روی سطوح انتقال حرارت شود. رسوب باعث کاهش انتقال حرارت می‌شود و در شرایط شدید می‌تواند زمینه ایجاد نقاط داغ و آسیب به سطوح حرارتی را فراهم کند.

از طرف دیگر، وجود اکسیژن و برخی مواد محلول می‌تواند خوردگی بخش‌های فلزی و خطوط را افزایش دهد. بنابراین تصفیه آب باید متناسب با نوع بویلر، فشار کاری، کیفیت آب خام و الزامات سازنده طراحی شود.

در بویلرهای واترتیوب و سیستم‌های فشار بالاتر، کنترل کیفیت آب اهمیت بیشتری پیدا می‌کند و ممکن است به تجهیزات پیشرفته‌تری برای تصفیه و کاهش املاح نیاز باشد.

بلودان یا تخلیه آب دیگ بخار چیست؟

در زمان کار بویلر، برخی مواد محلول و جامدات در آب باقی می‌مانند و با تبخیر آب، غلظت آنها افزایش پیدا می‌کند. اگر این غلظت بدون کنترل افزایش یابد، مشکلاتی مانند کف‌کردن، Carryover، رسوب و ناپایداری کیفیت بخار ایجاد می‌شود.

بلودان برای کنترل این شرایط انجام می‌شود، اما تخلیه بیش از اندازه نیز به معنی دور ریختن آب گرم و انرژی است. بنابراین مقدار بلودان باید بر اساس کیفیت آب و شرایط عملیاتی کنترل شود. در سیستم‌های پیشرفته، کنترل خودکار بلودان می‌تواند به حفظ کیفیت آب و کاهش اتلاف انرژی کمک کند.

راندمان دیگ بخار چگونه ارزیابی می‌شود؟

راندمان بویلر در ساده‌ترین بیان، رابطه میان انرژی مفید تولیدشده در بخار و انرژی واردشده از سوخت است. اما ارزیابی واقعی راندمان به اطلاعاتی مانند دمای آب تغذیه، فشار بخار، دبی بخار و مشخصات سوخت نیاز دارد.

یکی از اشتباهات رایج، برابر دانستن راندمان مشعل با راندمان کل بویلر است. ممکن است مشعل به‌خوبی احتراق کند، اما اگر سطح انتقال حرارت آلوده باشد یا مقدار زیادی انرژی از دودکش خارج شود، راندمان واقعی کل سیستم پایین بیاید.

کنترل نسبت هوا به سوخت، تمیز بودن سطوح انتقال حرارت، کنترل دمای گاز خروجی، وضعیت عایق‌کاری، استفاده مناسب از آب تغذیه و مدیریت بلودان همگی می‌توانند بر راندمان نهایی اثرگذار باشند.

مهم‌ترین نکات هنگام خرید دیگ بخار

۱. مشخص کردن مصرف واقعی بخار

پیش از بررسی قیمت و برند، باید بدانید چه مقدار بخار و با چه فشاری نیاز دارید. ظرفیت بویلر باید از نیاز فرآیندی به دست آید، نه برعکس.

۲. بررسی نوع بویلر

مشخص کنید پروژه به فایرتیوب نیاز دارد یا واترتیوب. در اغلب پروژه‌های صنعتی کوچک و متوسط، فایرتیوب می‌تواند گزینه مناسبی باشد، در حالی که پروژه‌های بزرگ‌تر یا فشار بالا ممکن است به طراحی واترتیوب نیاز داشته باشند.

۳. بررسی سوخت

گاز طبیعی، گازوئیل یا سوخت‌های دیگر نیازمند تجهیزات مشعل و سیستم سوخت‌رسانی متفاوت هستند. در مناطقی که محدودیت یا نوسان سوخت وجود دارد، مشعل دوگانه‌سوز می‌تواند از نظر انعطاف عملیاتی قابل بررسی باشد.

۴. بررسی سیستم کنترل

تابلو کنترل، کنترل فشار، کنترل سطح آب، سیستم مدیریت مشعل، آلارم‌ها و تجهیزات قطع اضطراری باید متناسب با طراحی بویلر باشند.

۵. توجه به فضای نصب

ابعاد موتورخانه، مسیر ورود بویلر، ارتفاع سقف، فضای تعمیرات، محل دودکش، دسترسی به مشعل و امکان خروج تجهیزات در زمان تعمیر باید پیش از خرید بررسی شود.

۶. توجه به تجهیزات جانبی

خرید بویلر بدون بررسی تجهیزات جانبی می‌تواند برآورد سرمایه‌گذاری را غیرواقعی کند. پمپ تغذیه، سختی‌گیر یا سیستم تصفیه آب، مخزن تغذیه، تجهیزات بلودان، دودکش، تابلو برق، تجهیزات کنترل، شیرآلات و تجهیزات انتقال بخار بخشی از یک سیستم کامل هستند.

خرید دیگ بخار دست دوم؛ چه مواردی باید بررسی شود؟

دیگ بخار دست دوم را نباید مانند یک دستگاه مکانیکی معمولی ارزیابی کرد. این تجهیزات با فشار و دما کار می‌کنند و سابقه بهره‌برداری، تعمیرات، خوردگی، ضخامت بدنه و وضعیت تجهیزات حفاظتی اهمیت زیادی دارد.

در مقررات برخی حوزه‌های نظارتی، برای نصب بویلر دست دوم ممکن است بررسی سوابق، وضعیت فعلی، گزارش‌های تعمیر و بازرسی و حتی آزمون‌های غیرمخرب مانند ضخامت‌سنجی اولتراسونیک یا سایر روش‌های NDT مورد نیاز باشد. جزئیات الزامات قانونی بسته به محل نصب متفاوت است و باید با مقررات مرجع بازرسی همان محل تطبیق داده شود.

پلاک و مشخصات شناسایی بویلر

پلاک دستگاه باید با مدارک فنی و مشخصات اعلام‌شده توسط فروشنده مطابقت داشته باشد. ظرفیت، فشار، سازنده، شماره سریال و اطلاعات طراحی برای شناسایی صحیح بویلر اهمیت دارند.

سوابق تعمیر و بهره‌برداری

اگر دیگ چندین سال در محیط صنعتی کار کرده است، دانستن اینکه چه مدت، با چه فشار و ظرفیتی و در چه شرایطی فعالیت کرده بسیار مهم است. سابقه تعمیر کوره، تعویض تیوب‌ها، تعمیرات جوشی، رسوب‌زدایی و تغییرات انجام‌شده باید بررسی شود.

بررسی خوردگی و ضخامت بدنه

ظاهر مناسب بدنه به تنهایی سلامت مخزن تحت فشار را اثبات نمی‌کند. خوردگی داخلی ممکن است از بیرون قابل مشاهده نباشد. در صورت نیاز، بازرسی فنی و آزمون‌های غیرمخرب باید توسط افراد واجد صلاحیت انجام شود.

بررسی تیوب‌ها و سطوح انتقال حرارت

وضعیت لوله‌ها، نشتی‌ها، رسوب و آثار خوردگی می‌تواند روی هزینه بازسازی اثر قابل توجهی داشته باشد. تمیز بودن سطح انتقال حرارت نیز برای عملکرد حرارتی بویلر مهم است.

بررسی مشعل و سیستم کنترل

ممکن است یک دیگ از نظر بدنه شرایط قابل قبولی داشته باشد، اما مشعل یا سیستم کنترل آن فرسوده و قدیمی باشد. در چنین شرایطی باید هزینه بازسازی سیستم احتراق و کنترل نیز در قیمت تمام‌شده خرید لحاظ شود.

بررسی شیرهای ایمنی و تجهیزات سطح آب

وضعیت شیرهای ایمنی، فشارسنج، شیشه آب‌نما، کنترل‌کننده‌های سطح، قطع‌کننده‌های سطح پایین و سایر تجهیزات حفاظتی باید در ارزیابی لحاظ شود. National Board نیز در فرآیند بازرسی بویلر بر بررسی کنترل سطح آب، تجهیزات سوخت، سیستم تغذیه و تجهیزات حفاظتی تأکید دارد.

چه زمانی خرید دیگ بخار دست دوم منطقی است؟

خرید بویلر کارکرده زمانی می‌تواند اقتصادی باشد که مشخصات فنی دستگاه با نیاز پروژه تطابق داشته باشد، سابقه و هویت دستگاه مشخص باشد، وضعیت مخزن تحت فشار قابل ارزیابی باشد و هزینه بازسازی و نصب از ابتدا برآورد شده باشد.

در مقابل، اگر فروشنده اطلاعات مشخصی درباره سازنده، شماره سریال، فشار کاری، سابقه تعمیر یا وضعیت داخلی ارائه نمی‌کند، قیمت پایین نباید تنها معیار تصمیم‌گیری باشد. یک دیگ ارزان که پس از خرید نیازمند تعمیرات سنگین، تعویض لوله‌ها، بازسازی کوره، تعویض مشعل و اصلاح تابلو کنترل شود، ممکن است در نهایت از یک بویلر سالم هزینه بیشتری داشته باشد.

تفاوت دیگ بخار نو و کارکرده

معیار	دیگ نو	دیگ دست دوم
هزینه اولیه	معمولاً بالاتر	معمولاً پایین‌تر
سابقه کارکرد	جدید	باید به‌دقت بررسی شود
ریسک تعمیرات اولیه	معمولاً کمتر	وابسته به وضعیت دستگاه
امکان سفارشی‌سازی	بیشتر	محدود به ساختار موجود
قطعات و کنترل	امکان انتخاب سیستم جدید	ممکن است نیازمند بازسازی باشد
نیاز به کارشناسی	برای طراحی و تحویل	علاوه بر طراحی، بررسی دقیق سابقه و سلامت ضروری است

هزینه‌های پنهان خرید دیگ بخار

قیمت اعلام‌شده برای خود بویلر لزوماً قیمت نهایی پروژه نیست. در زمان تهیه بودجه باید هزینه‌های حمل، جرثقیل، نصب، دودکش، لوله‌کشی، عایق‌کاری، تابلو برق، پمپ تغذیه، تصفیه آب، مخزن تغذیه، شیرآلات، تجهیزات کنترلی و راه‌اندازی نیز بررسی شوند.

در مورد بویلر دست دوم، هزینه‌های احتمالی بازسازی اهمیت بیشتری پیدا می‌کنند. تعویض واشرها، تعمیر یا تعویض برخی تیوب‌ها، اصلاح نسوز، رسوب‌زدایی، دوده‌زدایی، تعمیر مشعل، تعویض تجهیزات کنترلی و انجام بازرسی‌های لازم می‌توانند قیمت نهایی را تغییر دهند.

بازرسی و ایمنی دیگ بخار

ایمنی بویلر موضوعی نیست که بتوان آن را بعد از خرید و در زمان بهره‌برداری به شکل تجربی حل کرد. با توجه به ماهیت تحت فشار تجهیزات، بازرسی باید مطابق مقررات محل نصب و توسط افراد صلاحیت‌دار انجام شود.

برای برخی بویلرها، بسته به وضعیت و مقررات مربوطه، بازرسی داخلی و خارجی، بررسی ضخامت، آزمون‌های غیرمخرب یا آزمون‌های دیگر ممکن است لازم باشد. منابع رسمی مربوط به تجهیزات دست دوم نیز تأکید می‌کنند که سوابق تعمیر و بازرسی و وضعیت فعلی دستگاه باید در ارزیابی قابلیت ادامه کار آن مورد توجه قرار گیرد.

همچنین هنگام آماده‌سازی برای بازرسی، موضوعاتی مانند تخلیه و تمیزکاری بویلر، دسترسی به بخش‌های داخلی، بررسی کوره و سطوح انتقال حرارت و وضعیت تجهیزات ایمنی باید مطابق دستورالعمل بازرس و مقررات مربوط انجام شود.

نگهداری صحیح دیگ بخار بعد از نصب

خرید بویلر پایان کار نیست. نگهداری منظم تأثیر مستقیمی بر طول عمر، راندمان و ایمنی تجهیزات دارد.

• کنترل کیفیت آب تغذیه
• پایش شرایط آب بویلر
• کنترل و مدیریت بلودان
• بازرسی دوره‌ای مشعل
• کنترل نسبت هوا به سوخت
• بررسی دمای گاز خروجی
• بازرسی سطوح انتقال حرارت
• کنترل وضعیت عایق‌کاری
• بررسی تجهیزات کنترل سطح آب
• بررسی سیستم سوخت‌رسانی
• ثبت سوابق تعمیر و سرویس

تجهیزات مشعل و کنترل نیز باید مطابق دستورالعمل سازنده و برنامه نگهداری سرویس شوند. National Board در راهنمای بازرسی خود بررسی خطوط سوخت، خطوط تغذیه، دودکش، کنترل‌ها، تابلو، لینکج مشعل و سیستم هوای احتراق را بخشی از بررسی وضعیت سیستم می‌داند.

مشهد بخار؛ طراحی و تأمین تجهیزات حرارتی صنعتی

مشهد بخار در حوزه تجهیزات حرارتی و بویلرهای صنعتی، علاوه بر خود دیگ بخار، مجموعه‌ای از تجهیزات و راهکارهای مرتبط با موتورخانه و فرآیندهای حرارتی را پوشش می‌دهد. در انتخاب یک سیستم بویلر، مهم است که دیگ، مشعل، تجهیزات کنترل، سیستم تغذیه آب و سایر اجزای اصلی به‌صورت یک مجموعه هماهنگ دیده شوند.

در پروژه‌های صنعتی، انتخاب بویلر باید از نیاز فرآیند شروع شود. پس از مشخص شدن ظرفیت بخار، فشار کاری، نوع سوخت و شرایط بهره‌برداری، می‌توان درباره نوع دیگ، مشعل، تجهیزات جانبی و نحوه کنترل تصمیم‌گیری کرد.

از جمله حوزه‌هایی که می‌توانند در یک موتورخانه صنعتی در کنار بویلر مورد بررسی قرار گیرند عبارت‌اند از تجهیزات تصفیه آب، سختی‌گیر، مخزن تغذیه، پمپ‌های مربوط به سیستم، مبدل‌های حرارتی، تجهیزات کنترل، تابلو برق و سیستم انتقال و توزیع بخار.

طراحی و ساخت دیگ بخار متناسب با پروژه

در پروژه‌هایی که نیاز فرآیندی مشخصی دارند، طراحی سفارشی می‌تواند نسبت به انتخاب یک تجهیز عمومی مزایایی داشته باشد. ظرفیت، فشار کاری، نوع سوخت، ابعاد موتورخانه، محدودیت‌های حمل، شرایط دودکش، مشخصات آب تغذیه و نوع مصرف‌کننده همگی می‌توانند بر انتخاب نهایی اثر بگذارند.

طراحی صحیح باید ارتباط میان بویلر و تجهیزات جانبی را نیز در نظر بگیرد. به عنوان مثال، انتخاب مشعل بدون توجه به کوره، فشار محفظه احتراق و محدوده عملکرد بویلر می‌تواند به عملکرد نامناسب منجر شود. همچنین انتخاب سیستم کنترل بدون در نظر گرفتن رفتار بار بخار می‌تواند باعث روشن و خاموش شدن‌های مکرر یا ناپایداری فشار شود.

تابلو برق و سیستم کنترل بویلر

تابلو برق بویلر صرفاً مجموعه‌ای از کلیدها و کنتاکتورها نیست. در یک سیستم صنعتی، تابلو و کنترلرها باید وضعیت مشعل، پمپ، فشار، سطح آب، آلارم‌ها و شرایط ایمنی را مدیریت کنند.

در پروژه‌های مختلف می‌توان بر اساس نیاز، تابلوهای کنترل ساده یا سیستم‌های پیشرفته‌تر را در نظر گرفت. هدف اصلی باید این باشد که فرآیند راه‌اندازی، توقف، کنترل بار و واکنش به شرایط غیرعادی به شکل کنترل‌شده و قابل پایش انجام شود.

تجهیزات جانبی مهم در موتورخانه دیگ بخار

یک سیستم بخار صنعتی معمولاً فراتر از خود بویلر است. بسته به طراحی، ممکن است تجهیزات زیر در سیستم مورد نیاز باشند:

• پمپ تغذیه آب
• مخزن آب تغذیه
• سیستم تصفیه و سختی‌گیری آب
• دی‌اِریتور در پروژه‌های متناسب با آن
• تجهیزات بلودان
• دودکش و مسیر خروج گازهای احتراق
• شیرآلات و تجهیزات کنترل بخار
• تابلو برق و کنترل
• سیستم برگشت کندانس در پروژه‌های دارای کندانس قابل بازیافت
• تجهیزات اندازه‌گیری و پایش

هرچه ظرفیت و فشار سیستم بالاتر رود، طراحی تجهیزات جانبی اهمیت بیشتری پیدا می‌کند. در بسیاری از پروژه‌ها، عملکرد ضعیف موتورخانه الزاماً از خود بویلر ناشی نمی‌شود و ممکن است مشکل از آب تغذیه، کنترل سطح، مشعل، شبکه بخار یا برگشت کندانس باشد.

تخصص در تجهیزات تحت فشار و حرارتی

در پروژه‌های صنعتی ممکن است علاوه بر دیگ بخار، به تجهیزات دیگری مانند منابع تحت فشار، مخازن، مبدل‌های حرارتی، دیگ آبگرم یا بویلر روغن داغ نیاز باشد. نکته مهم این است که این تجهیزات را نباید از نظر طراحی و کاربرد با دیگ بخار یکسان در نظر گرفت.

برای مثال، دیگ آبگرم تحت فشار برای گردش آب گرم طراحی می‌شود، در حالی که دیگ بخار برای تولید بخار در شرایط مشخص مورد استفاده قرار می‌گیرد. بویلر روغن داغ نیز از سیال انتقال حرارت دیگری استفاده می‌کند و منطق طراحی، کنترل و بهره‌برداری آن متفاوت است.

اگر درباره محاسبه ظرفیت تجهیزات حرارتی دیگر نیز تحقیق می‌کنید، مقاله محاسبه ظرفیت بویلر روغن داغ می‌تواند اطلاعات تکمیلی در اختیار شما قرار دهد.

چه اطلاعاتی برای انتخاب دیگ بخار لازم است؟

برای دریافت پیشنهاد فنی مناسب، بهتر است اطلاعات زیر از ابتدا مشخص باشند:

• ظرفیت موردنیاز بخار بر حسب واحد مناسب پروژه
• فشار کاری موردنیاز
• نوع مصرف‌کننده بخار
• حداقل و حداکثر بار مصرفی
• نوع سوخت در دسترس
• ساعات کار روزانه و تعداد شیفت
• دمای آب تغذیه
• کیفیت آب ورودی
• محدودیت‌های ابعادی موتورخانه
• شرایط دودکش و تهویه
• نیاز یا عدم نیاز به سیستم برگشت کندانس
• شرایط اقلیمی محل نصب

هرچه این اطلاعات دقیق‌تر باشند، احتمال انتخاب یک بویلر متناسب با پروژه بیشتر خواهد شد. به همین دلیل استعلام قیمت بدون مشخص کردن ظرفیت، فشار و نوع سوخت معمولاً نمی‌تواند مبنای مناسبی برای تصمیم نهایی باشد.

اشتباهات رایج هنگام خرید دیگ بخار

انتخاب بر اساس قیمت پایین

قیمت پایین به‌تنهایی نشانه اقتصادی بودن نیست. هزینه سوخت، تعمیرات، قطعات، توقف خط تولید و نگهداری در طول عمر دستگاه نیز باید محاسبه شود.

انتخاب ظرفیت بیش از حد نیاز

بویلر بزرگ‌تر همیشه انتخاب بهتر نیست. اگر بخش زیادی از زمان کاری در بار پایین سپری شود، کنترل احتراق و بهره‌وری سیستم می‌تواند تحت تأثیر قرار گیرد.

نادیده گرفتن کیفیت آب

حتی یک بویلر با طراحی مناسب در صورت استفاده از آب نامناسب می‌تواند با رسوب و خوردگی مواجه شود. کیفیت آب بخشی از طراحی سیستم است، نه یک موضوع جانبی.

خرید مشعل جدا از بویلر

مشعل باید با کوره و ظرفیت حرارتی بویلر سازگار باشد. انتخاب صرفاً بر اساس توان اسمی مشعل کافی نیست.

بی‌توجهی به تجهیزات حفاظتی

شیرهای اطمینان، کنترل سطح آب، سیستم قطع مشعل، تجهیزات اندازه‌گیری و آلارم‌ها بخش جدایی‌ناپذیر یک سیستم بویلر ایمن هستند.

راهنمای انتخاب دیگ بخار برای کارخانه

برای یک کارخانه، فرآیند انتخاب را می‌توان در چند مرحله انجام داد. ابتدا باید تمام مصرف‌کننده‌های بخار فهرست شوند. سپس مصرف بخار هر دستگاه و فشار موردنیاز آن مشخص شود. در مرحله بعد، الگوی هم‌زمانی مصرف بررسی شده و ظرفیت پایه و پیک مشخص می‌شود.

بعد از آن باید نوع بویلر، نوع سوخت، روش کنترل مشعل، تجهیزات آب تغذیه و محدودیت فضای نصب مشخص شوند. در نهایت، هزینه خرید، نصب، راه‌اندازی، سوخت، تعمیرات و نگهداری در کنار هم مقایسه می‌شوند.

این روش بسیار دقیق‌تر از آن است که تنها با مشاهده ظرفیت یک کارخانه مشابه، همان مدل دیگ برای پروژه جدید انتخاب شود.

جمع‌بندی؛ انتخاب دیگ بخار بر اساس مهندسی، نه حدس

دیگ بخار قلب یک سیستم تولید بخار است، اما عملکرد آن به تنهایی تعیین نمی‌شود. بویلر، مشعل، سیستم آب تغذیه، تجهیزات کنترل سطح، تجهیزات ایمنی، دودکش، شبکه بخار و مصرف‌کننده‌ها باید به‌صورت یک سیستم یکپارچه دیده شوند.

برای انتخاب دیگ بخار صنعتی ابتدا باید نیاز واقعی فرآیند مشخص شود؛ سپس ظرفیت و فشار موردنیاز تعیین گردد و بر اساس آن نوع بویلر انتخاب شود. در پروژه‌های متعارف، فایرتیوب یکی از گزینه‌های رایج است، در حالی که واترتیوب در پروژه‌های با ظرفیت یا فشار بالاتر و شرایط خاص اهمیت بیشتری پیدا می‌کند.

در کنار انتخاب خود بویلر، کیفیت آب تغذیه، کنترل احتراق، نگهداری سطوح انتقال حرارت و عملکرد تجهیزات حفاظتی باید به همان اندازه جدی گرفته شود. یک سیستم بخار خوب سیستمی نیست که فقط در روز اول به فشار موردنظر برسد؛ بلکه باید بتواند در طول زمان، با مصرف انرژی منطقی و سطح ایمنی مناسب، نیاز فرآیند را تأمین کند.

برای مطالعه مطالب مرتبط می‌توانید مقاله محاسبه ظرفیت بالمیل و همچنین مقاله انتخاب ظرفیت دیگ بخار را نیز مطالعه کنید.

سوالات متداول درباره دیگ بخار

دیگ بخار چیست و چه کاری انجام می‌دهد؟

دیگ بخار تجهیزی حرارتی است که با انتقال انرژی حاصل از سوخت به آب، بخار را در فشار و شرایط مشخص تولید می‌کند. بخار تولیدشده می‌تواند برای فرآیندهای صنعتی، گرمایش، شست‌وشو، استریلیزاسیون و کاربردهای مختلف مورد استفاده قرار گیرد.

تفاوت دیگ بخار فایرتیوب و واترتیوب چیست؟

در فایرتیوب، گازهای داغ از داخل لوله‌ها عبور می‌کنند و آب در اطراف آنها قرار دارد؛ در واترتیوب، آب داخل لوله‌ها جریان دارد و حرارت از بیرون به آنها منتقل می‌شود. انتخاب میان این دو نوع به ظرفیت، فشار، فرآیند و شرایط پروژه بستگی دارد.

چگونه ظرفیت دیگ بخار را انتخاب کنیم؟

ظرفیت باید بر اساس مصرف واقعی بخار، فشار موردنیاز، تعداد مصرف‌کننده‌ها، هم‌زمانی بار، حداقل و حداکثر مصرف و شرایط کاری تعیین شود. استفاده صرف از متراژ ساختمان یا ظرفیت یک پروژه مشابه روش دقیقی برای انتخاب بویلر صنعتی نیست.

آیا دیگ بخار بزرگ‌تر همیشه بهتر است؟

خیر. بویلر باید با بار واقعی سیستم متناسب باشد. ظرفیت بیش از حد می‌تواند هزینه اولیه را افزایش دهد و در صورت کارکرد طولانی در بار پایین، کنترل و بهره‌وری سیستم را تحت تأثیر قرار دهد.

آیا کیفیت آب بر عمر دیگ بخار اثر دارد؟

بله. سختی، مواد محلول و گازهای محلول می‌توانند باعث رسوب یا خوردگی شوند. رسوب روی سطوح انتقال حرارت نیز انتقال حرارت را کاهش می‌دهد و می‌تواند به افزایش دمای فلز و آسیب تجهیزات منجر شود.

مشعل چه ارتباطی با ظرفیت دیگ بخار دارد؟

مشعل باید از نظر ظرفیت حرارتی، نوع سوخت، شکل شعله، فشار محفظه احتراق و سیستم کنترل با بویلر سازگار باشد. بنابراین انتخاب مشعل نباید مستقل از مشخصات دیگ انجام شود.

آیا خرید دیگ بخار دست دوم مناسب است؟

در صورت وجود سوابق قابل بررسی، وضعیت مناسب مخزن، مشخصات فنی مشخص و امکان انجام بازرسی تخصصی، خرید بویلر کارکرده می‌تواند برای برخی پروژه‌ها اقتصادی باشد. اما صرف پایین بودن قیمت نباید دلیل خرید باشد.

برای بررسی دیگ بخار دست دوم چه مواردی مهم است؟

پلاک و شماره سریال، سوابق بهره‌برداری، فشار و ظرفیت، وضعیت بدنه و لوله‌ها، خوردگی، تعمیرات قبلی، تجهیزات ایمنی، مشعل، کنترل سطح آب و وضعیت سیستم کنترل باید بررسی شوند. بسته به شرایط و مقررات محل نصب، آزمون‌های غیرمخرب و بررسی ضخامت نیز ممکن است لازم باشد.

چرا کنترل سطح آب در دیگ بخار اهمیت دارد؟

افت بیش از حد سطح آب می‌تواند شرایط خطرناکی ایجاد کند، زیرا بخش‌هایی از بویلر که در حالت عادی توسط آب خنک می‌شوند ممکن است در معرض حرارت شدید قرار گیرند. به همین دلیل سیستم‌های کنترل و هشدار سطح آب از اجزای مهم ایمنی بویلر هستند.

آیا راندمان مشعل همان راندمان دیگ بخار است؟

خیر. راندمان کل بویلر علاوه بر کیفیت احتراق، به وضعیت سطوح انتقال حرارت، دمای گاز خروجی، عایق‌کاری، آب تغذیه و سایر تلفات نیز وابسته است. بنابراین صرفاً خوب بودن احتراق مشعل به معنی راندمان بالای کل سیستم نیست.

برای خرید دیگ بخار چه اطلاعاتی باید آماده کنیم؟

ظرفیت بخار، فشار کاری، نوع مصرف‌کننده، نوع سوخت، ساعات کار، حداقل و حداکثر بار، کیفیت آب، دمای آب تغذیه، شرایط موتورخانه و محدودیت‌های نصب از مهم‌ترین اطلاعات اولیه هستند.

آیا دیگ بخار به تجهیزات جانبی نیاز دارد؟

بله. بسته به طراحی پروژه ممکن است پمپ تغذیه، مخزن تغذیه، تجهیزات تصفیه آب، سختی‌گیر، سیستم بلودان، دودکش، تابلو برق، تجهیزات کنترل و سیستم برگشت کندانس مورد نیاز باشد.

اسکیما سوالات متداول دیگ بخار
