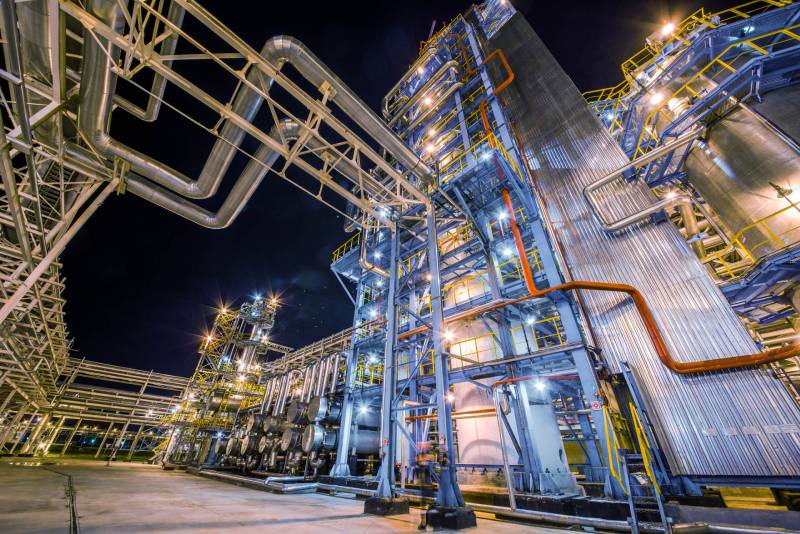

صنایع پالایش نفت، گاز و پتروشیمی برای تبدیل مواد خام به محصولات قابل استفاده، به مجموعه‌ای از تجهیزات مکانیکی، حرارتی، الکتریکی و کنترلی نیاز دارند. هر یک از این تجهیزات وظیفه مشخصی در فرآیند تولید بر عهده دارند؛ از انتقال نفت خام و جداسازی ترکیبات مختلف گرفته تا تنظیم دما، افزایش فشار، تصفیه مواد، تولید بخار و ذخیره‌سازی محصولات نهایی. هماهنگی میان این بخش‌ها تعیین می‌کند که یک واحد صنعتی تا چه اندازه ایمن، پایدار و اقتصادی فعالیت کند.
شناخت انواع تجهیزات پالایشگاه برای مهندسان طراح، مسئولان خرید، مدیران تعمیرات و بهره‌برداران اهمیت زیادی دارد. انتخاب دستگاه نامناسب می‌تواند باعث افزایش مصرف انرژی، کاهش ظرفیت تولید، خوردگی زودهنگام قطعات، نشتی مواد خطرناک و توقف ناخواسته خط تولید شود. به همین دلیل، هنگام تهیه تجهیزات صنعتی پالایش نفت باید علاوه بر قیمت اولیه، شرایط عملیاتی، مشخصات سیال، فشار و دمای طراحی، الزامات ایمنی و هزینه‌های نگهداری نیز بررسی شوند.
مجموعه مشهد بخار در حوزه تجهیزات حرارتی و برخی تجهیزات مورد استفاده در صنایع مختلف فعالیت دارد. آشنایی با عملکرد دستگاه‌هایی مانند دیگ بخار، مبدل حرارتی، سختی‌گیر آب، منبع کویلی و تجهیزات جانبی موتورخانه می‌تواند برای مجموعه‌هایی که به زیرساخت‌های حرارتی و تأسیساتی نیاز دارند، مفید باشد. در این راهنما، گروه‌های اصلی تجهیزات پالایشگاهی، کاربرد هر کدام و نکات مهم انتخاب و نگهداری آن‌ها را بررسی می‌کنیم.
انواع تجهیزات پالایشگاه بر اساس وظیفه و کاربرد
تجهیزات پالایشگاهی را می‌توان بر اساس وظیفه‌ای که در فرآیند تولید دارند، به چند گروه اصلی تقسیم کرد. تجهیزات فرآیندی مستقیماً در تبدیل و جداسازی مواد شرکت می‌کنند؛ ماشین‌آلات دوار، سیالات را جابه‌جا می‌کنند یا انرژی مکانیکی تولید می‌کنند؛ تجهیزات حرارتی، دما و انتقال انرژی را کنترل می‌کنند؛ و تجهیزات کنترلی و ایمنی، شرایط بهره‌برداری را در محدوده مجاز نگه می‌دارند.
این دسته‌بندی به معنای مستقل بودن کامل تجهیزات نیست. برای مثال، یک پمپ ممکن است سیال را از مخزن به مبدل حرارتی منتقل کند و پس از آن، سیال وارد برج تقطیر شود. عملکرد صحیح این مسیر به هماهنگی پمپ، لوله‌ها، شیرآلات، ابزار دقیق، سیستم کنترل و تجهیزات حفاظت در برابر فشار بیش از حد وابسته است.
- تجهیزات جداسازی و فرآیندی: برج تقطیر، جداکننده، راکتور، درام و فیلترهای فرآیندی.
- ماشین‌آلات دوار: پمپ، کمپرسور، توربین، فن و دمنده.
- تجهیزات حرارتی: مبدل حرارتی، کوره صنعتی، هیتر و دیگ بخار.
- تجهیزات انتقال و ذخیره‌سازی: مخازن، خطوط لوله، فلنج‌ها و اتصالات.
- تجهیزات ابزار دقیق و کنترل: حسگرها، ترانسمیترها، کنترل‌کننده‌ها و سامانه‌های پایش.
- تجهیزات ایمنی: شیر اطمینان، سامانه تشخیص گاز، اعلام حریق و توقف اضطراری.
۱. پمپ‌های صنعتی پالایشگاهی
پمپ‌ها از مهم‌ترین ماشین‌آلات پالایشگاه هستند و برای انتقال مایعات میان مخازن، واحدهای فرآیندی، مبدل‌های حرارتی و خطوط تولید استفاده می‌شوند. نفت خام، فرآورده‌های میانی، آب خنک‌کننده، آب تغذیه دیگ بخار و برخی محلول‌های شیمیایی، متناسب با مشخصات خود به پمپ‌های متفاوتی نیاز دارند.
انواع پمپ مورد استفاده در پالایشگاه
پمپ گریز از مرکز: این پمپ با استفاده از پروانه چرخان، انرژی را به سیال منتقل می‌کند. پمپ‌های گریز از مرکز در انتقال حجم زیادی از مایعات کاربرد دارند و انتخاب آن‌ها باید بر اساس دبی، هد، چگالی، ویسکوزیته و شرایط مکش انجام شود. در خدمات هیدروکربنی، انتخاب آب‌بند، جنس قطعات و طراحی مناسب برای جلوگیری از نشتی اهمیت ویژه‌ای دارد.
پمپ جابه‌جایی مثبت: این گروه، مقدار مشخصی از سیال را در هر چرخه جابه‌جا می‌کند. پمپ‌های دنده‌ای، پیستونی، دیافراگمی و اسکرو نمونه‌هایی از این خانواده هستند. برای سیالات غلیظ، تزریق مواد شیمیایی یا کاربردهایی که به دبی کنترل‌شده نیاز دارند، ممکن است پمپ جابه‌جایی مثبت گزینه مناسب‌تری باشد.
پمپ عمودی: این پمپ‌ها در برخی مخازن، چاهک‌ها و کاربردهایی که محدودیت فضای نصب وجود دارد استفاده می‌شوند. عمق نصب، سطح مایع، شرایط مکش و دسترسی برای تعمیرات باید پیش از انتخاب بررسی شود.
نکات مهم در انتخاب پمپ پالایشگاهی
برای انتخاب پمپ نباید تنها به توان موتور یا قطر ورودی و خروجی توجه کرد. نقطه کار پمپ باید با منحنی عملکرد آن و نیاز واقعی فرآیند مطابقت داشته باشد. بررسی فشار مکش، احتمال کاویتاسیون، تغییرات دبی، دمای سیال، سازگاری مواد با سیال و نوع آب‌بندی از مراحل ضروری انتخاب است. همچنین در کاربردهای حساس، وجود قطعات یدکی و امکان پایش ارتعاش و دمای یاتاقان‌ها در تصمیم‌گیری مؤثر است.
۲. کمپرسورها و سامانه‌های افزایش فشار گاز
کمپرسورها برای افزایش فشار گاز و تأمین شرایط لازم برای انتقال، ذخیره‌سازی یا انجام واکنش‌های فرآیندی استفاده می‌شوند. در پالایشگاه‌ها و واحدهای گاز، این تجهیزات ممکن است در بازیابی گاز، انتقال گازهای فرآیندی، تأمین هوای ابزار دقیق و واحدهای مختلف تولید نقش داشته باشند.
کمپرسور گریز از مرکز
در کمپرسور گریز از مرکز، انرژی مکانیکی به جریان گاز منتقل می‌شود و فشار آن افزایش می‌یابد. این نوع کمپرسور برای بسیاری از کاربردهای پیوسته با دبی بالا مناسب است. طراحی آن به ترکیب گاز، فشار ورودی و خروجی، دما، نسبت تراکم و شرایط عملکرد بستگی دارد. در برخی کاربردها، تغییرات ترکیب گاز می‌تواند بر عملکرد و محدوده پایدار کمپرسور اثر بگذارد.
کمپرسور رفت و برگشتی
کمپرسور رفت و برگشتی با حرکت پیستون، گاز را فشرده می‌کند. این دستگاه‌ها در کاربردهایی که نسبت تراکم بالا یا ظرفیت مشخصی لازم است، مورد استفاده قرار می‌گیرند. بررسی وضعیت سوپاپ‌ها، رینگ‌ها، روان‌کاری، دمای تخلیه و ارتعاش در برنامه نگهداری این تجهیزات اهمیت دارد.
معیارهای انتخاب کمپرسور
- دبی جرمی یا حجمی مورد نیاز و شرایط استاندارد اندازه‌گیری آن.
- فشار ورودی، فشار خروجی و نسبت تراکم.
- ترکیب گاز، وجود رطوبت یا ترکیبات خورنده و احتمال تشکیل مایع.
- محدوده دمایی مجاز و الزامات خنک‌کاری.
- مصرف انرژی، سیستم روان‌کاری و تجهیزات جانبی.
- الزامات کنترل، حفاظت و امکان تعمیر و سرویس دوره‌ای.
انتخاب کمپرسور باید با محاسبات فرآیندی و اطلاعات معتبر سازنده انجام شود. ظرفیت اسمی به‌تنهایی تضمین نمی‌کند که دستگاه در تمام شرایط عملیاتی عملکرد مطلوبی داشته باشد.
۳. جداکننده‌ها و تجهیزات تفکیک سیالات
در بسیاری از فرآیندهای نفت و گاز، جریان ورودی ترکیبی از گاز، مایع هیدروکربنی، آب و گاهی ذرات جامد است. جداکننده‌ها برای تفکیک این فازها و آماده‌سازی جریان جهت ورود به تجهیزات بعدی به کار می‌روند. انتخاب و طراحی مناسب آن‌ها از انتقال ناخواسته مایع به کمپرسور یا ورود بیش از حد گاز به تجهیزات مایع‌محور جلوگیری می‌کند.
انواع جداکننده بر اساس شکل و کاربرد
جداکننده افقی: معمولاً زمانی کاربرد دارد که سطح تماس مناسبی برای جداسازی فازها یا ظرفیت نگهداری مایع مورد نیاز باشد. این نوع در بسیاری از خدمات جداسازی گاز و مایع مورد استفاده قرار می‌گیرد.
جداکننده عمودی: در مواردی که محدودیت سطح اشغال وجود دارد یا شرایط جداسازی به آرایش عمودی نیاز دارد، می‌تواند گزینه مناسبی باشد. سطح مایع و عملکرد تجهیزات داخلی باید متناسب با محدوده عملیاتی طراحی شوند.
جداکننده سه‌فازی: برای جداسازی گاز، آب و مایع هیدروکربنی استفاده می‌شود. اختلاف چگالی، زمان ماند، دما، فشار و ویژگی‌های امولسیون در عملکرد آن نقش دارند.
جداکننده‌های کروی نیز در برخی کاربردهای خاص به کار می‌روند، اما انتخاب شکل مخزن باید بر اساس محاسبات مهندسی، شرایط فرآیندی، محدودیت‌های نصب و الزامات ساخت انجام شود؛ شکل ظاهری به‌تنهایی معیار مناسبی برای انتخاب نیست.
تجهیزات داخلی جداکننده‌ها
بسته به نوع دستگاه، ممکن است از صفحات هدایت‌کننده جریان، قطره‌گیر، صفحات هم‌جوش‌کننده قطرات، کنترل‌کننده سطح و اجزای کاهش آشفتگی استفاده شود. عملکرد این اجزا بر کیفیت جداسازی اثر می‌گذارد. تجمع رسوبات، خوردگی داخلی یا آسیب دیدن تجهیزات داخلی می‌تواند باعث کاهش راندمان و افزایش انتقال قطرات به جریان خروجی شود.
۴. برج‌های تقطیر و ستون‌های فرآیندی
برج تقطیر یکی از تجهیزات اصلی در بسیاری از پالایشگاه‌های نفت است. اساس کار تقطیر، تفاوت در فراریت ترکیبات موجود در مخلوط است. با ایجاد تماس مناسب میان بخار و مایع در ستون، اجزای سبک‌تر و سنگین‌تر در بخش‌های مختلف برج توزیع می‌شوند و امکان جداسازی برش‌های مورد نیاز فراهم می‌شود.
برج تقطیر اتمسفری و برج تقطیر خلأ از تجهیزات شناخته‌شده در پالایش نفت خام هستند. در واحدهای دیگر نیز ستون‌های جذب، دفع و تفکیک مورد استفاده قرار می‌گیرند. هر ستون بر اساس هدف فرآیندی، ترکیب خوراک، فشار عملیاتی و مشخصات محصول طراحی می‌شود.
اجزای اصلی برج تقطیر
- پوسته برج: بدنه اصلی تجهیز که فشار و دمای طراحی را تحمل می‌کند.
- سینی‌ها: برای ایجاد تماس میان بخار و مایع در مراحل مختلف جداسازی استفاده می‌شوند.
- پکینگ: در برخی ستون‌ها برای افزایش سطح تماس مؤثر میان دو فاز به کار می‌رود.
- بازجوش‌آور: بخشی از جریان مایع را گرم می‌کند و بخار مورد نیاز برج را فراهم می‌سازد.
- چگالنده: بخار خروجی را به‌طور کامل یا جزئی به مایع تبدیل می‌کند.
- سامانه کنترل: فشار، دما، سطح و سایر متغیرهای عملیاتی را پایش می‌کند.
عملکرد برج تنها به کیفیت ساخت آن وابسته نیست. گرفتگی سینی‌ها یا پکینگ، توزیع نامناسب جریان، تغییر ترکیب خوراک و اختلال در تعادل حرارتی می‌توانند کیفیت جداسازی را کاهش دهند. برای ارزیابی عملکرد، باید داده‌های دما، فشار، دبی خوراک و مشخصات محصولات در کنار هم بررسی شوند.
۵. مبدل‌های حرارتی و تجهیزات انتقال گرما
مبدل حرارتی برای انتقال انرژی گرمایی از یک سیال به سیال دیگر، بدون آنکه در حالت معمول دو سیال مستقیماً با هم مخلوط شوند، استفاده می‌شود. این تجهیزات در پیش‌گرمایش خوراک، خنک‌کردن محصولات، بازیابی حرارت، گرم‌کردن آب و بسیاری از مراحل فرآیند کاربرد دارند. بهبود طراحی و نگهداری مبدل‌ها می‌تواند مصرف سوخت و بار حرارتی سایر تجهیزات را کاهش دهد.
انواع مبدل حرارتی
مبدل پوسته و لوله: از مجموعه‌ای از لوله‌ها در داخل پوسته تشکیل می‌شود. یکی از سیالات از داخل لوله‌ها و سیال دیگر از فضای پوسته عبور می‌کند. این نوع مبدل در بسیاری از کاربردهای صنعتی و پالایشگاهی استفاده می‌شود و امکان انتخاب مواد و آرایش‌های متنوع را فراهم می‌کند.
مبدل صفحه‌ای: در این دستگاه، صفحات متعدد سطح انتقال حرارت را تشکیل می‌دهند. این ساختار می‌تواند انتقال حرارت مؤثری در فضای محدود فراهم کند، اما محدوده فشار، دما، جنس واشرها و قابلیت تمیزکاری باید متناسب با کاربرد انتخاب شود.
مبدل هواخنک: در این تجهیزات، گرما از طریق لوله‌ها و با کمک جریان هوا دفع می‌شود. استفاده از فن و سطح تبادل حرارتی مناسب، امکان خنک‌کاری سیال را بدون اتکای مستقیم به آب خنک‌کننده فراهم می‌کند.
رسوب‌گذاری و افت عملکرد مبدل
تشکیل رسوب، خوردگی، گرفتگی مسیرها و آسیب به سطوح انتقال حرارت می‌توانند باعث افزایش اختلاف دمای مورد نیاز، افت فشار یا کاهش ظرفیت حرارتی شوند. پایش اختلاف دمای ورودی و خروجی، افت فشار و روند تغییرات عملکرد، به تشخیص زودهنگام مشکلات کمک می‌کند. روش شست‌وشو باید با جنس تجهیزات، نوع رسوب و دستورالعمل سازنده سازگار باشد.
برای آشنایی با یکی از تجهیزات مرتبط با تولید انرژی حرارتی، مقاله انواع بویلرها در پالایشگاه را نیز مطالعه کنید.
۶. کوره‌ها و هیترهای صنعتی
در برخی واحدهای پالایشگاهی، رساندن خوراک به دمای مورد نیاز با استفاده از کوره یا هیتر انجام می‌شود. در این تجهیزات، انرژی حاصل از احتراق سوخت به جریان فرآیندی منتقل می‌شود. دمای خروجی، یکنواختی توزیع حرارت، راندمان احتراق، وضعیت مشعل و ایمنی محفظه احتراق از عوامل مهم در عملکرد کوره هستند.
کوره فرآیندی با دیگ بخار یکسان نیست. در کوره، معمولاً جریان فرآیندی از داخل کویل‌های حرارتی عبور می‌کند؛ اما در دیگ بخار، انرژی حرارتی برای تولید بخار از آب استفاده می‌شود. تفاوت در سیال، هدف عملکرد و الزامات طراحی، انتخاب و نگهداری این دو تجهیز را از یکدیگر متمایز می‌کند.
نکات مهم در بهره‌برداری از هیتر
- کنترل وضعیت مشعل و نسبت مناسب سوخت به هوا.
- پایش دمای سیال و جلوگیری از عبور از حدود طراحی.
- بررسی وضعیت لوله‌ها، اتصالات و سطوح در معرض حرارت.
- کنترل نشانه‌های احتراق نامناسب و تجمع رسوبات.
- بررسی سامانه تشخیص شعله و تجهیزات قطع ایمن سوخت.
طراحی، تنظیم و تعمیر کوره‌های صنعتی باید بر اساس دستورالعمل سازنده و الزامات ایمنی همان واحد انجام شود. تغییر خودسرانه تنظیمات احتراق می‌تواند خطرات جدی ایجاد کند.
۷. دیگ بخار و سامانه تولید بخار در پالایشگاه
دیگ بخار یا بویلر، انرژی حرارتی حاصل از منبع گرما را به آب منتقل می‌کند تا بخار با فشار و مشخصات مورد نیاز تولید شود. بخار در پالایشگاه‌ها می‌تواند برای گرمایش فرآیندی، راه‌اندازی برخی تجهیزات، کاربردهای تأسیساتی و سایر مصارف تعریف‌شده در طراحی واحد استفاده شود. نوع دیگ، ظرفیت تولید بخار، فشار کاری و کیفیت آب تغذیه باید با نیاز مصرف‌کنندگان هماهنگ باشد.
انواع دیگ بخار صنعتی
دیگ بخار فایرتیوب: در این ساختار، گازهای داغ احتراق از داخل لوله‌ها عبور می‌کنند و آب در فضای اطراف لوله‌ها قرار دارد. این نوع دیگ در محدوده‌های مشخص ظرفیت و فشار کاربرد دارد.
دیگ بخار واترتیوب: در این طراحی، آب در داخل لوله‌ها جریان دارد و گازهای داغ از اطراف آن‌ها عبور می‌کنند. این ساختار برای برخی کاربردهای با ظرفیت و فشار بالاتر مناسب است و طراحی آن به الزامات مهندسی ویژه نیاز دارد.
انتخاب میان این دو گروه تنها با مقایسه قیمت یا ابعاد دستگاه امکان‌پذیر نیست. ظرفیت بخار، فشار طراحی، نوع سوخت، شرایط نصب، کیفیت آب، راندمان مورد انتظار و امکانات تعمیراتی باید هم‌زمان بررسی شوند.
تجهیزات جانبی بویلر
عملکرد ایمن و اقتصادی دیگ بخار به تجهیزات جانبی نیز وابسته است. پمپ تغذیه، سامانه کنترل سطح آب، شیرهای ایمنی، تجهیزات اندازه‌گیری فشار و دما، مشعل، سامانه کنترل احتراق و تجهیزات تصفیه آب از اجزای مهم این مجموعه هستند. در برخی کاربردها، دی‌اِریتور برای کاهش گازهای محلول در آب تغذیه و سامانه بازیابی حرارت برای بهبود راندمان نیز در نظر گرفته می‌شود.
کیفیت نامناسب آب می‌تواند به رسوب‌گذاری، خوردگی و کاهش انتقال حرارت منجر شود. به همین دلیل، سختی آب، میزان املاح و برنامه کنترل شیمیایی باید متناسب با نوع بویلر و الزامات سازنده تنظیم شود.
برای مطالعه بیشتر درباره نقش این تجهیز در صنایع نفتی، به مقاله دیگ بخار در صنعت نفت مراجعه کنید.
۸. توربین‌ها و تجهیزات تولید توان مکانیکی
توربین‌ها انرژی سیال را به انرژی مکانیکی تبدیل می‌کنند. در صنایع پالایشگاهی، توربین بخار و توربین گازی از انواع شناخته‌شده این گروه هستند. بسته به طراحی واحد، این تجهیزات ممکن است برای به حرکت درآوردن ماشین‌آلات، تأمین توان یا مشارکت در تولید برق استفاده شوند.
توربین بخار از انرژی بخار برای چرخاندن روتور استفاده می‌کند. فشار و دمای بخار ورودی، شرایط بخار خروجی، کیفیت بخار، وضعیت روغن‌کاری و عملکرد سامانه کنترل بر قابلیت اطمینان آن اثر می‌گذارند.
توربین گازی از انرژی گازهای داغ حاصل از احتراق برای تولید توان استفاده می‌کند. کیفیت سوخت، شرایط هوای ورودی، دمای کار و برنامه تعمیرات از عوامل تعیین‌کننده عملکرد آن هستند.
در انتخاب تجهیزات دوار باید علاوه بر توان مورد نیاز، محدوده سرعت، بار مکانیکی، شرایط محیطی، قابلیت پایش ارتعاش و دسترسی به خدمات تعمیراتی نیز ارزیابی شود. عدم هم‌راستایی محور، نامتعادل بودن روتور و اختلال در روان‌کاری می‌توانند به خرابی یاتاقان‌ها و توقف دستگاه منجر شوند.
۹. درام‌ها و مخازن تحت فشار
درام یکی از تجهیزات واسطه در فرآیندهای صنعتی است که برای جمع‌آوری، نگهداری موقت یا جداسازی جریان‌ها به کار می‌رود. برخی درام‌ها برای جداسازی مایع از بخار، دریافت جریان خروجی از چگالنده یا فراهم‌کردن زمان ماند مناسب طراحی می‌شوند. وظیفه دقیق دستگاه به جایگاه آن در نمودار فرآیندی بستگی دارد.
مخازن تحت فشار نیز برای نگهداری یا فرآوری سیالات در فشارهای مشخص طراحی می‌شوند. فشار و دمای طراحی، جنس مواد، ضخامت اجزا، کیفیت جوشکاری، خوردگی مجاز و الزامات بازرسی باید در طراحی و ساخت این تجهیزات لحاظ شوند. مخزن تحت فشار را نباید صرفاً یک محفظه فولادی معمولی در نظر گرفت؛ خرابی آن می‌تواند پیامدهای ایمنی جدی داشته باشد.
برای این گروه از تجهیزات، رعایت کدهای طراحی و ساخت متناسب با نوع سرویس ضروری است. کدهای مرتبط با مخازن تحت فشار و دیگ‌های بخار، از جمله بخش‌های مربوط در مجموعه استانداردهای ASME، چارچوب‌هایی برای طراحی، ساخت، بازرسی و آزمون ارائه می‌کنند. الزامات نهایی باید با مقررات قابل اجرا و مشخصات پروژه تطبیق داده شوند.
۱۰. مخازن ذخیره‌سازی نفت و فرآورده‌های پالایشگاهی
مخازن ذخیره‌سازی برای نگهداری مواد اولیه، فرآورده‌های میانی، سوخت‌ها، آب و مواد شیمیایی استفاده می‌شوند. ظرفیت مخزن، نوع سیال، شرایط فشار، تغییرات دما، میزان تبخیر، الزامات حفاظت محیط‌زیست و نحوه انتقال مواد در انتخاب آن نقش دارند.
مخازن اتمسفریک برای سرویس‌هایی طراحی می‌شوند که شرایط فشار آن‌ها با محدوده طراحی مخزن سازگار است. در مقابل، مخازن تحت فشار برای نگهداری سیالات در فشارهای بالاتر به طراحی تخصصی نیاز دارند. انتخاب نوع مخزن باید بر اساس شرایط واقعی بهره‌برداری صورت گیرد.
ملاحظات طراحی و نگهداری مخازن
- سازگاری جنس بدنه و پوشش داخلی با سیال ذخیره‌شده.
- کنترل خوردگی داخلی و خارجی و ارزیابی وضعیت کف و پوسته.
- بررسی سطح مایع، تهویه و تجهیزات حفاظت در برابر شرایط غیرعادی.
- کنترل نشتی، وضعیت اتصالات و عملکرد سامانه انتقال.
- رعایت الزامات مهار، فاصله‌گذاری و حفاظت در برابر حریق متناسب با نوع سرویس.
بازرسی مخازن باید بر اساس برنامه مهندسی و شرایط سرویس انجام شود. فاصله زمانی بازرسی و روش آزمون برای همه مخازن یکسان نیست و باید با توجه به ریسک، سابقه خوردگی، نوع سیال و استاندارد مربوط تعیین شود.
برای آشنایی بیشتر با این تجهیزات، مقاله انواع مخازن پالایشگاهی را مطالعه کنید.
۱۱. شیرآلات صنعتی و تجهیزات کنترل جریان
شیرآلات صنعتی برای قطع و وصل جریان، تنظیم دبی، جلوگیری از برگشت سیال و ایزوله کردن تجهیزات در زمان تعمیرات استفاده می‌شوند. انتخاب شیر مناسب به فشار، دما، نوع سیال، احتمال خوردگی، تعداد دفعات عملکرد و نیازهای کنترلی وابسته است.
انواع متداول شیرآلات پالایشگاهی
شیر دروازه‌ای: بیشتر برای قطع و وصل جریان در شرایط مناسب استفاده می‌شود و معمولاً گزینه اصلی برای تنظیم پیوسته دبی نیست.
شیر کروی: در برخی کاربردها برای کنترل جریان یا قطع و وصل مورد استفاده قرار می‌گیرد. مشخصات طراحی و افت فشار باید در انتخاب آن لحاظ شود.
شیر توپی: به دلیل امکان قطع و وصل سریع در بسیاری از خطوط فرآیندی کاربرد دارد. سازگاری آب‌بندها با سیال و شرایط دمایی اهمیت دارد.
شیر پروانه‌ای: در برخی خطوط برای قطع و وصل یا کنترل جریان استفاده می‌شود. محدوده فشار، نوع دیسک و جنس آب‌بند باید متناسب با سرویس باشد.
شیر یک‌طرفه: برای محدودکردن برگشت جریان طراحی می‌شود. انتخاب آن باید با جهت جریان، سرعت سیال و احتمال ضربه قوچ هماهنگ باشد.
شیر کنترل: با دریافت فرمان از سامانه کنترل، دبی یا فشار را تنظیم می‌کند. اندازه‌گذاری نامناسب، انتخاب مشخصات جریان اشتباه یا شرایط کاری خارج از محدوده طراحی می‌تواند باعث ناپایداری و سایش شود.
در خطوط حساس، مشخصات مواد، نوع اتصال، فشار و دمای مجاز، الزامات نشتی و قابلیت تعمیرپذیری باید پیش از خرید بررسی شوند. انتخاب شیر تنها بر اساس اندازه اسمی خط یا قیمت اولیه، روش مطمئنی نیست.
۱۲. تجهیزات پایپینگ و اتصالات پالایشگاهی
پایپینگ مجموعه لوله‌ها و اجزایی است که سیالات را میان تجهیزات مختلف منتقل می‌کند. لوله‌ها، فلنج‌ها، زانویی‌ها، سه‌راهی‌ها، تبدیل‌ها، گسکت‌ها، پیچ و مهره‌ها، ساپورت‌ها و شیرآلات از اجزای رایج این سامانه هستند. عملکرد درست پایپینگ برای انتقال ایمن مواد و جلوگیری از نشتی اهمیت اساسی دارد.
در طراحی خطوط فرآیندی باید فشار و دمای طراحی، نوع سیال، خوردگی، انبساط حرارتی، بارهای مکانیکی، ارتعاش و نیروهای واردشده از تجهیزات در نظر گرفته شوند. انتخاب جنس لوله و اتصالات نیز به ترکیب شیمیایی سیال و شرایط محیطی بستگی دارد.
فلنج‌ها و اتصالات
فلنج‌ها امکان اتصال و جداسازی بخش‌هایی از خطوط یا تجهیزات را فراهم می‌کنند. انتخاب کلاس فشاری، جنس، نوع سطح آب‌بندی، گسکت و پیچ‌ها باید با مشخصات طراحی سازگار باشد. استفاده از قطعاتی که از نظر ابعاد ظاهری مشابه‌اند اما رده یا مشخصات متفاوتی دارند، می‌تواند خطر نشتی ایجاد کند.
برای خطوط فرآیندی، استانداردهای مربوط به پایپینگ باید بر اساس نوع صنعت، شرایط سرویس و الزامات پروژه تعیین شوند. استاندارد ASME B31.3 از جمله مراجع شناخته‌شده در طراحی، ساخت، نصب، بازرسی و آزمون پایپینگ فرآیندی است و دامنه کاربرد آن بسیاری از واحدهای پالایشگاهی و شیمیایی را دربرمی‌گیرد.
نصب صحیح خطوط، کنترل کیفیت جوش‌ها، آزمون‌های لازم، بررسی تکیه‌گاه‌ها و اجرای آزمون نشتی یا فشار طبق روش تأییدشده، بخش مهمی از تحویل ایمن سامانه محسوب می‌شود. مقاله دیگ بخار در صنعت نفت نیز به یکی از کاربردهای تجهیزات حرارتی در این صنعت می‌پردازد.
۱۳. ابزار دقیق و سامانه‌های کنترل فرآیند
ابزار دقیق، اطلاعات لازم برای پایش و کنترل فرآیند را در اختیار اپراتورها و سامانه‌های اتوماسیون قرار می‌دهد. اندازه‌گیری فشار، دما، سطح، دبی و ترکیب برخی مواد از جمله وظایف این تجهیزات است. بدون داده‌های دقیق و قابل اعتماد، کنترل کیفیت محصول، تشخیص انحراف‌های عملیاتی و حفظ محدوده ایمن بهره‌برداری دشوار خواهد بود.
اجزای مهم ابزار دقیق
- حسگرها: متغیرهای فیزیکی یا شیمیایی را تشخیص می‌دهند.
- ترانسمیترها: مقدار اندازه‌گیری‌شده را به سیگنال قابل استفاده برای سامانه کنترل تبدیل می‌کنند.
- کنترل‌کننده‌ها: مقدار اندازه‌گیری‌شده را با مقدار مطلوب مقایسه می‌کنند و فرمان مناسب را صادر می‌کنند.
- تجهیزات نهایی کنترل: مانند شیرهای کنترلی که بر جریان یا شرایط فرآیند اثر می‌گذارند.
- سامانه‌های پایش: اطلاعات را برای اپراتور نمایش می‌دهند و امکان ثبت روندها و هشدارها را فراهم می‌کنند.
کالیبراسیون باید طبق برنامه مصوب و با تجهیزات مرجع مناسب انجام شود. نصب نامناسب، شرایط محیطی، خوردگی، ارتعاش یا گرفتگی محل برداشت فشار می‌تواند باعث خطای اندازه‌گیری شود. همچنین باید مشخص باشد که هر ابزار در چه محدوده‌ای دقیق عمل می‌کند و چه زمانی به تعمیر یا تعویض نیاز دارد.
سامانه کنترل فرآیند و سامانه حفاظت ایمنی وظایف یکسانی ندارند. در کاربردهای حساس، سامانه حفاظت باید مطابق تحلیل ریسک و الزامات طراحی تعریف شود و استقلال و قابلیت اطمینان آن بر اساس مشخصات پروژه ارزیابی شود.
۱۴. تجهیزات ایمنی، شیرهای اطمینان و حفاظت اضطراری
در پالایشگاه‌ها، خطرات ناشی از فشار بیش از حد، دمای بالا، نشت مواد قابل اشتعال، تماس با مواد سمی و اختلال در احتراق باید از طریق طراحی مهندسی و لایه‌های حفاظتی کنترل شوند. تجهیزات ایمنی بخشی از این لایه‌ها هستند، اما به‌تنهایی جایگزین طراحی صحیح، آموزش کارکنان، دستورالعمل‌های عملیاتی و مدیریت تغییرات نمی‌شوند.
شیر اطمینان و تجهیزات حفاظت در برابر فشار
شیر اطمینان یا شیر تخلیه فشار برای حفاظت از تجهیز در شرایط تعریف‌شده طراحی می‌شود. ظرفیت تخلیه، فشار تنظیم، سازگاری مواد، شرایط تخلیه و الزامات نصب باید با سناریوهای معتبر اضافه‌فشار تطبیق داشته باشند. مسدودشدن مسیر تخلیه یا نصب نامناسب می‌تواند عملکرد حفاظتی را مختل کند.
سامانه‌های تشخیص گاز و حریق
آشکارسازهای گاز و حریق برای تشخیص شرایط خطرناک و ارسال هشدار یا فعال‌کردن اقدامات تعریف‌شده به کار می‌روند. نوع آشکارساز، محل نصب، پوشش منطقه، شرایط محیطی و برنامه آزمون عملکرد باید بر اساس ارزیابی خطر و طراحی سامانه مشخص شود.
توقف اضطراری
سامانه توقف اضطراری برای انتقال فرآیند به وضعیت ایمن در شرایط مشخص طراحی می‌شود. منطق عملکرد، ورودی‌های حفاظتی، تجهیزات قطع‌کننده و روش آزمون باید مستند و مطابق طراحی مصوب باشند. هرگونه تغییر در تنظیمات این سامانه باید از مسیر کنترل‌شده مدیریت تغییر انجام شود.
۱۵. فن‌ها، دمنده‌ها و سامانه‌های تهویه
فن‌ها و دمنده‌ها برای جابه‌جایی هوا یا گاز در محدوده‌های فشار و دبی مشخص استفاده می‌شوند. این تجهیزات ممکن است در تهویه ساختمان‌های صنعتی، خنک‌کاری تجهیزات، انتقال هوا به فرآیندهای احتراق یا برخی کاربردهای فرآیندی به کار روند.
فن معمولاً برای جابه‌جایی حجم قابل توجه هوا با افزایش فشار نسبتاً محدود استفاده می‌شود، در حالی که دمنده در برخی کاربردها فشار بیشتری نسبت به فن‌های متداول ایجاد می‌کند. مرز دقیق این اصطلاحات به تعریف سازنده و طبقه‌بندی فنی وابسته است.
انتخاب فن یا دمنده باید بر اساس دبی، افت فشار شبکه، دمای گاز، چگالی، شرایط محیطی و الزامات صوتی انجام شود. تمیزکاری پروانه، کنترل ارتعاش، بررسی یاتاقان‌ها، وضعیت تسمه یا کوپلینگ و کنترل موتور از اقدامات رایج نگهداری هستند.
۱۶. فیلترها، خشک‌کن‌ها و تجهیزات تصفیه
فیلترها و خشک‌کن‌ها با توجه به نوع ماده و هدف فرآیند، برای حذف ذرات جامد یا رطوبت استفاده می‌شوند. انتخاب این تجهیزات باید بر اساس مشخصات خوراک، اندازه ذرات، میزان رطوبت ورودی، ظرفیت، افت فشار مجاز و کیفیت مورد نیاز محصول صورت گیرد.
فیلترهای صنعتی
فیلترها ممکن است در مسیر آب، روغن، گاز یا جریان‌های فرآیندی قرار بگیرند. نوع محیط فیلتر، اندازه منافذ، ظرفیت نگهداری ذرات و روش تمیزکاری یا تعویض آن اهمیت دارد. انتخاب فیلتر با افت فشار اولیه بالا یا ظرفیت ناکافی می‌تواند هزینه بهره‌برداری را افزایش دهد.
خشک‌کن‌های صنعتی
در برخی واحدهای نفت و گاز، حذف رطوبت از گاز یا مایع برای جلوگیری از خوردگی، تشکیل هیدرات، اختلال در فرآیند یا کاهش کیفیت محصول ضروری است. فناوری خشک‌کردن با توجه به نوع سیال و مقدار رطوبت هدف انتخاب می‌شود. خشک‌کن جذبی، خشک‌کن تبریدی و برخی روش‌های دیگر در کاربردهای مختلف صنعتی استفاده می‌شوند، اما هر فناوری محدوده عملکرد و الزامات نگهداری خاص خود را دارد.
برای انتخاب خشک‌کن باید میزان رطوبت ورودی و خروجی، دما، فشار، دبی، مصرف انرژی و نیاز به احیا یا تعویض ماده جاذب بررسی شود. صرفاً عنوان دستگاه برای تعیین سازگاری آن با یک فرآیند کافی نیست.
۱۷. تجهیزات تصفیه آب و آماده‌سازی آب تغذیه
کیفیت آب در سامانه‌های تولید بخار و انتقال حرارت اهمیت زیادی دارد. املاح محلول، سختی، اکسیژن محلول و سایر ترکیبات نامطلوب می‌توانند موجب تشکیل رسوب، خوردگی یا کاهش کارایی تجهیزات شوند. روش تصفیه باید بر اساس آنالیز آب ورودی و الزامات دستگاه مصرف‌کننده انتخاب شود.
سختی‌گیر آب: برای کاهش سختی ناشی از یون‌های کلسیم و منیزیم در محدوده کاربرد تعریف‌شده استفاده می‌شود. انتخاب ظرفیت و زمان احیا به کیفیت آب ورودی، دبی مصرف و میزان سختی وابسته است.
فیلتر شنی: برای کاهش ذرات معلق در کاربردهای مناسب به کار می‌رود. این تجهیز جایگزین تمام مراحل تصفیه شیمیایی یا حذف املاح محلول نیست و باید در جایگاه صحیح فرآیند قرار بگیرد.
منبع کویلی: در برخی سامانه‌های تأسیساتی برای انتقال گرما و گرم‌کردن آب مصرفی استفاده می‌شود. ظرفیت، جنس مخزن و کویل، فشار کاری و کیفیت آب از عوامل مهم انتخاب هستند.
دی‌اِریتور: در کاربردهای مناسب، به کاهش گازهای محلول در آب تغذیه بویلر کمک می‌کند و می‌تواند بخشی از راهبرد کنترل خوردگی در سامانه بخار باشد.
این تجهیزات در همه پالایشگاه‌ها با یک پیکربندی ثابت استفاده نمی‌شوند. انتخاب آن‌ها باید بر اساس کیفیت آب، نیاز واقعی واحد، مشخصات دیگ بخار و الزامات بهره‌برداری انجام شود.
۱۸. راکتورها و تجهیزات واکنش شیمیایی
در برخی واحدهای پالایش و پتروشیمی، تنها جداسازی فیزیکی کافی نیست و برای تغییر ساختار شیمیایی مواد، از راکتور استفاده می‌شود. نوع واکنش، کاتالیست، شرایط فشار و دما، زمان ماند، انتقال حرارت و کنترل ترکیب خوراک در طراحی این تجهیزات نقش دارند.
راکتورها ممکن است در فرآیندهای بستر ثابت، بستر سیال یا ساختارهای دیگر طراحی شوند. هر آرایش برای شرایط مشخصی مناسب است و نمی‌توان یک نوع راکتور را برای تمام واکنش‌ها به کار برد. مواد سازنده، امکان تعویض یا احیای کاتالیست، کنترل نقاط داغ و تجهیزات حفاظت در برابر شرایط غیرعادی نیز باید در طراحی بررسی شوند.
در انتخاب راکتور، هماهنگی میان مهندسی فرآیند، طراحی مکانیکی، مواد، ابزار دقیق و ایمنی اهمیت ویژه‌ای دارد. مشخصات نهایی باید با داده‌های طراحی و شرایط واقعی واکنش تطبیق داشته باشند.
۱۹. تجهیزات الکتریکی و محرک‌های صنعتی
بخش قابل توجهی از تجهیزات پالایشگاهی برای فعالیت به انرژی الکتریکی نیاز دارند. موتورهای الکتریکی، تابلوهای برق، تجهیزات راه‌اندازی، کابل‌ها، سیستم اتصال زمین و منابع تغذیه اضطراری از اجزای زیرساختی واحد هستند. طراحی و انتخاب این تجهیزات باید با توان مورد نیاز، شرایط محیطی و طبقه‌بندی مناطق خطرناک سازگار باشد.
در محل‌هایی که احتمال حضور گاز یا بخار قابل اشتعال وجود دارد، تجهیزات الکتریکی باید مطابق طبقه‌بندی منطقه و الزامات حفاظتی مربوط انتخاب شوند. استفاده از تجهیزی که صرفاً از نظر توان الکتریکی مناسب است، بدون بررسی شرایط محیطی و حفاظت انفجاری، قابل قبول نیست.
نگهداری تجهیزات الکتریکی شامل بازبینی اتصالات، بررسی وضعیت عایق‌ها، کنترل دما، ارزیابی شرایط تابلوها و اجرای آزمون‌های لازم توسط افراد صلاحیت‌دار است. هر اقدام باید با رعایت روش‌های ایمن کار و دستورالعمل‌های مصوب انجام شود.
۲۰. معیارهای انتخاب و خرید تجهیزات پالایشگاهی
انتخاب تجهیزات پالایشگاهی یک تصمیم مهندسی و اقتصادی است. خرید دستگاهی با قیمت پایین‌تر لزوماً هزینه نهایی کمتری ایجاد نمی‌کند؛ زیرا مصرف انرژی، هزینه تعمیرات، توقف تولید، دسترسی به قطعات یدکی و عمر مفید تجهیز بر هزینه کل مالکیت اثر دارند.
بررسی مشخصات فرآیندی
پیش از انتخاب تجهیز باید شرایط طراحی و بهره‌برداری مشخص باشد. دبی، فشار، دما، خواص سیال، ترکیب شیمیایی، احتمال وجود جامدات، خورندگی و تغییرات مورد انتظار فرآیند از اطلاعات اصلی مورد نیاز هستند. اگر داده‌های پایه ناقص باشند، انتخاب ظرفیت یا جنس تجهیز می‌تواند با خطا همراه شود.
تطبیق جنس قطعات با سیال
مواد سازنده باید با شرایط شیمیایی و حرارتی سرویس سازگار باشند. در بعضی کاربردها، علاوه بر جنس پوسته، جنس آب‌بندها، گسکت‌ها، پوشش‌ها و قطعات داخلی نیز اهمیت دارد. بررسی سازگاری مواد باید با توجه به غلظت، دما و سایر شرایط واقعی انجام شود.
بررسی استانداردها و مستندات
مدارک فنی، نقشه‌ها، گواهی مواد، نتایج آزمون‌ها، دستورالعمل نصب و نگهداری و سوابق کنترل کیفیت باید متناسب با نوع تجهیز و الزامات قرارداد بررسی شوند. در تجهیزات تحت فشار، ماشین‌آلات دوار و خطوط فرآیندی، استانداردهای مرتبط باید در اسناد خرید مشخص شوند.
هزینه کل مالکیت
برای مقایسه گزینه‌ها، هزینه خرید باید در کنار هزینه نصب، مصرف انرژی، قطعات مصرفی، تعمیرات برنامه‌ریزی‌شده، توقف احتمالی تولید و هزینه خروج تجهیز از سرویس بررسی شود. در تجهیزات اصلی، اختلاف کوچک در راندمان یا قابلیت اطمینان می‌تواند در طول عمر دستگاه اثر اقتصادی قابل توجهی داشته باشد.
خدمات پس از فروش و قطعات یدکی
دسترسی به قطعات مصرفی، دستورالعمل‌های معتبر، پشتیبانی فنی و نیروی متخصص می‌تواند زمان توقف تجهیز را کاهش دهد. پیش از سفارش، باید مشخص شود که چه قطعاتی در انبار نگهداری می‌شوند، زمان تأمین قطعات خاص چقدر است و تعمیرات تخصصی توسط چه مجموعه‌ای انجام خواهد شد.
۲۱. نصب و راه‌اندازی تجهیزات پالایشگاهی
نصب تجهیزات صنعتی تنها به قرار دادن دستگاه در محل و اتصال لوله‌ها محدود نیست. آماده‌سازی فونداسیون، بررسی نقشه‌های مصوب، کنترل هم‌راستایی، تأیید اتصالات، تکمیل مدارک، اجرای آزمون‌های مورد نیاز و تحویل مستندات از مراحل مهم نصب و راه‌اندازی هستند.
مراحل کلیدی نصب
- بررسی مدارک: نقشه‌های مکانیکی، نمودارهای فرآیندی، مشخصات فنی و دستورالعمل سازنده باید پیش از شروع کار بررسی شوند.
- آماده‌سازی محل: فونداسیون، فضای دسترسی برای تعمیرات، مسیرهای انتقال و شرایط نصب باید تأیید شوند.
- نصب مکانیکی: دستگاه باید مطابق دستورالعمل سازنده نصب و در صورت نیاز هم‌راستایی و تراز آن کنترل شود.
- اتصال خطوط و برق: لوله‌کشی، کابل‌کشی، اتصال زمین و ابزار دقیق باید مطابق نقشه‌های مصوب تکمیل شوند.
- بازرسی و آزمون: آزمون‌های لازم برای خطوط، تجهیزات، سیستم‌های کنترل و حفاظت باید طبق برنامه تأییدشده اجرا شوند.
- راه‌اندازی کنترل‌شده: شرایط عملیاتی باید به‌تدریج و مطابق روش اجرایی مصوب به محدوده بهره‌برداری برسند.
در تجهیزات تحت فشار و سامانه‌های حاوی مواد خطرناک، آزمون و راه‌اندازی باید توسط افراد واجد صلاحیت و بر اساس روش‌های تأییدشده انجام شود. استفاده از روش‌های آزمایشی غیرمجاز یا تغییر خودسرانه شرایط عملیاتی می‌تواند خطرآفرین باشد.
برای آشنایی بیشتر با نقش بخار در واحدهای صنعتی، مقاله کاربرد بخار در پالایشگاه را مطالعه کنید.
۲۲. نگهداری پیشگیرانه و افزایش قابلیت اطمینان تجهیزات
نگهداری مناسب تجهیزات پالایشگاهی از خرابی‌های ناگهانی جلوگیری می‌کند و به حفظ کیفیت محصول و پایداری تولید کمک می‌کند. برنامه نگهداری باید با توجه به دستورالعمل سازنده، اهمیت تجهیز، شرایط عملیاتی، سابقه خرابی و ارزیابی ریسک تنظیم شود.
نگهداری ماشین‌آلات دوار
در پمپ‌ها، کمپرسورها و توربین‌ها، پایش ارتعاش، دما، وضعیت روغن، نشتی و عملکرد آب‌بندها اهمیت دارد. افزایش تدریجی ارتعاش یا تغییر الگوی دما می‌تواند نشانه‌ای از عدم هم‌راستایی، سایش، نامتعادل بودن روتور یا مشکلات روان‌کاری باشد. تشخیص علت باید با بررسی فنی انجام شود و تعویض قطعه بدون شناسایی علت ریشه‌ای، همیشه مشکل را برطرف نمی‌کند.
بازرسی تجهیزات ثابت
در مخازن، برج‌ها، مبدل‌ها و خطوط لوله، کنترل خوردگی، ضخامت‌سنجی در نقاط تعیین‌شده، بررسی اتصالات و ارزیابی وضعیت جوش‌ها از اقدامات متداول بازرسی هستند. نوع روش آزمون و تناوب آن باید با توجه به سازوکارهای تخریب محتمل و الزامات فنی تعیین شود.
نگهداری ابزار دقیق
کنترل صحت اندازه‌گیری، بررسی اتصالات، کالیبراسیون و آزمون عملکرد آلارم‌ها باید در برنامه نگهداری لحاظ شوند. ثبت نتایج آزمون‌ها امکان مقایسه روندها و شناسایی تغییرات تدریجی را فراهم می‌کند.
مستندسازی تعمیرات
ثبت تاریخ خرابی، علت ریشه‌ای، قطعات تعویض‌شده، نتایج آزمون و اقدامات اصلاحی به برنامه‌ریزی بهتر کمک می‌کند. با استفاده از سوابق تعمیرات می‌توان تجهیزات پرریسک یا پرتکرار از نظر خرابی را شناسایی کرد و برای اصلاح طراحی، بهبود شرایط بهره‌برداری یا تأمین قطعات راهبردی تصمیم گرفت.
۲۳. نقش تجهیزات پالایشگاهی در کاهش مصرف انرژی
مصرف انرژی یکی از مؤلفه‌های مهم هزینه تولید در پالایشگاه‌ها و صنایع فرآیندی است. عملکرد نامناسب مبدل‌های حرارتی، انتخاب غیربهینه پمپ، افت فشار زیاد در خطوط، تنظیم نامناسب مشعل یا ضعف عایق‌کاری می‌تواند مصرف انرژی را افزایش دهد.
بازیابی حرارت از جریان‌های داغ، تنظیم درست نقطه کار پمپ‌ها، بهینه‌سازی شرایط احتراق، نگهداری سطوح انتقال حرارت و کاهش نشتی بخار از اقداماتی هستند که ممکن است به بهبود عملکرد انرژی کمک کنند. با این حال، هر اقدام اصلاحی باید از نظر ایمنی، کیفیت محصول و محدودیت‌های فرآیندی بررسی شود.
برای ارزیابی نتیجه، بهتر است مصرف انرژی نسبت به شاخص تولید، شرایط خوراک و وضعیت عملیاتی سنجیده شود. مقایسه مصرف دو دوره بدون در نظر گرفتن تغییرات ظرفیت یا ترکیب خوراک ممکن است تصویر دقیقی از عملکرد واقعی ارائه نکند.
۲۴. اهمیت کیفیت ساخت و رعایت استانداردهای صنعتی
کیفیت ساخت تجهیزات پالایشگاهی بر ایمنی، قابلیت اطمینان و هزینه‌های بهره‌برداری تأثیر مستقیم دارد. کنترل کیفیت مواد اولیه، روش‌های ساخت، صلاحیت فرایندهای جوشکاری، آزمون‌های غیرمخرب و بازرسی نهایی باید متناسب با نوع تجهیز و الزامات قرارداد انجام شود.
برای نمونه، استانداردهای مرتبط با مخازن تحت فشار، دیگ‌های بخار، پمپ‌ها، کمپرسورها، مخازن ذخیره و پایپینگ هر کدام دامنه کاربرد متفاوتی دارند. بنابراین، نمی‌توان یک استاندارد واحد را برای تمام تجهیزات پالایشگاهی مناسب دانست. استاندارد مورد نیاز باید در مرحله طراحی و خرید مشخص شود و نسخه قابل اجرا با الزامات قانونی و قراردادی تطبیق داده شود.
مدارک فنی قابل پیگیری، مشخصات مواد، گزارش آزمون‌ها، نقشه‌های نهایی و دستورالعمل نگهداری، تحویل تجهیز را کامل‌تر می‌کنند. نبود مستندات مناسب ممکن است در زمان بازرسی، تعمیرات یا تعویض قطعات مشکلاتی ایجاد کند.
۲۵. تجهیزات مورد نیاز پالایشگاه با تجهیزات تأسیساتی چه تفاوتی دارند؟
همه تجهیزات صنعتی که در یک مجموعه پالایشگاهی یا پتروشیمی نصب می‌شوند، لزوماً مستقیماً در فرآیند پالایش شرکت ندارند. بخشی از تجهیزات برای تولید بخار، گرمایش آب، تأمین آب خدماتی، تهویه، تصفیه آب یا پشتیبانی از تأسیسات مورد استفاده قرار می‌گیرند. این تجهیزات ممکن است برای عملکرد کل مجموعه ضروری باشند، اما مشخصات طراحی و کاربرد آن‌ها با تجهیزات اصلی فرآیندی تفاوت دارد.
برای مثال، یک مبدل حرارتی فرآیندی ممکن است برای تبادل انرژی میان دو جریان هیدروکربنی طراحی شده باشد؛ در حالی که مبدل یک سامانه تأسیساتی برای گرم‌کردن آب مصرفی به کار رود. هر دو انتقال حرارت انجام می‌دهند، اما شرایط فشار، جنس مواد، نوع سیال و الزامات ساخت آن‌ها ممکن است متفاوت باشد.
به همین ترتیب، دیگ بخار مورد استفاده در یک مجموعه باید با فشار، ظرفیت و کیفیت بخار مورد نیاز مصرف‌کنندگان هماهنگ باشد. نمی‌توان صرفاً با مشاهده کاربرد صنعتی یک دستگاه، مناسب بودن آن را برای تمام سرویس‌های پالایشگاهی نتیجه گرفت.
۲۶. مشهد بخار و تأمین تجهیزات حرارتی و صنعتی
برای تهیه تجهیزات حرارتی و تأسیساتی، نخست باید مشخص شود که دستگاه در چه فرآیندی استفاده خواهد شد و چه مشخصاتی برای آن لازم است. ظرفیت، فشار و دمای کاری، نوع سوخت، کیفیت آب، شرایط نصب و محدودیت‌های فضای موجود از اطلاعاتی هستند که در بررسی گزینه‌های خرید اهمیت دارند.
مشهد بخار در حوزه تجهیزاتی مانند دیگ بخار، دیگ آبگرم، مبدل حرارتی، منبع کویلی، سختی‌گیر آب، فیلتر شنی، دی‌اِریتور و برخی تجهیزات حرارتی فعالیت دارد. تناسب هر محصول با پروژه باید بر اساس مشخصات فنی همان دستگاه و نیاز واقعی مصرف‌کننده ارزیابی شود.
در پروژه‌های صنعتی، بهتر است پیش از ثبت سفارش، اطلاعات طراحی و شرایط بهره‌برداری با مشخصات فنی محصول تطبیق داده شود. بررسی مدارک فنی، محدوده عملکرد، الزامات نصب، خدمات تعمیراتی و قطعات یدکی به تصمیم‌گیری دقیق‌تر کمک می‌کند. در تجهیزات حساس، تأیید نهایی باید به مسئولان فنی و مهندسان ذی‌صلاح سپرده شود.
جمع‌بندی؛ چگونه تجهیزات مناسب پالایشگاه را انتخاب کنیم؟
انواع تجهیزات پالایشگاه مجموعه‌ای از ماشین‌آلات و سامانه‌های مرتبط هستند که هر یک وظیفه مشخصی در انتقال مواد، جداسازی، افزایش فشار، تبادل حرارت، تولید بخار، ذخیره‌سازی و کنترل فرآیند دارند. پمپ‌ها و کمپرسورها برای انتقال سیالات، برج‌ها و جداکننده‌ها برای تفکیک مواد، مبدل‌ها و کوره‌ها برای مدیریت انرژی و ابزار دقیق و تجهیزات ایمنی برای پایش و حفاظت از فرآیند به کار می‌روند.
انتخاب مناسب این تجهیزات به بررسی دقیق شرایط فرآیندی، سازگاری مواد، استانداردهای مربوط، کیفیت ساخت، هزینه کل مالکیت و امکان نگهداری وابسته است. پس از خرید نیز نصب اصولی، آزمون‌های معتبر، راه‌اندازی کنترل‌شده و اجرای برنامه نگهداری پیشگیرانه برای حفظ قابلیت اطمینان دستگاه ضروری هستند.
اگر هدف، تهیه تجهیزات حرارتی یا تأسیساتی برای یک پروژه صنعتی است، مشخصات فنی و شرایط بهره‌برداری باید پیش از انتخاب محصول روشن شوند. این رویکرد کمک می‌کند تجهیزی متناسب با نیاز واقعی پروژه انتخاب شود و احتمال هزینه‌های ناشی از انتخاب نادرست یا تعمیرات زودهنگام کاهش یابد.
سؤالات متداول درباره انواع تجهیزات پالایشگاه
۱. انواع تجهیزات پالایشگاه شامل چه دستگاه‌هایی هستند؟
تجهیزات پالایشگاه شامل پمپ‌ها، کمپرسورها، برج‌های تقطیر، جداکننده‌ها، مبدل‌های حرارتی، کوره‌ها، دیگ‌های بخار، مخازن، شیرآلات، خطوط پایپینگ، ابزار دقیق و تجهیزات ایمنی است. نوع و تعداد تجهیزات مورد نیاز به فرآیند، ظرفیت تولید و مشخصات خوراک بستگی دارد.
۲. مهم‌ترین تجهیزات فرآیندی در پالایشگاه نفت کدام‌اند؟
برج‌های تقطیر، جداکننده‌ها، مبدل‌های حرارتی، کوره‌های فرآیندی، راکتورها و تجهیزات انتقال سیال از جمله تجهیزات مهم هستند. اهمیت هر دستگاه به نقش آن در واحد مشخص و میزان تأثیر آن بر تولید و ایمنی بستگی دارد.
۳. پمپ پالایشگاهی چگونه انتخاب می‌شود؟
برای انتخاب پمپ باید دبی و هد مورد نیاز، فشار مکش، خواص سیال، دمای کار، احتمال کاویتاسیون، جنس قطعات و نوع آب‌بندی بررسی شود. همچنین نقطه کار باید با منحنی عملکرد پمپ مطابقت داشته باشد.
۴. تفاوت پمپ و کمپرسور چیست؟
پمپ عمدتاً برای انتقال مایعات استفاده می‌شود، در حالی که کمپرسور برای افزایش فشار گاز طراحی شده است. تفاوت در خواص سیال، نحوه انتقال انرژی و شرایط عملکرد باعث می‌شود طراحی و معیارهای انتخاب این دو تجهیز متفاوت باشد.
۵. مبدل حرارتی در پالایشگاه چه کاربردی دارد؟
مبدل حرارتی برای انتقال انرژی میان جریان‌های سیال استفاده می‌شود. پیش‌گرمایش خوراک، خنک‌کردن محصولات، بازیابی حرارت و تأمین نیازهای حرارتی فرآیند از کاربردهای آن هستند.
۶. دیگ بخار در پالایشگاه چه وظیفه‌ای دارد؟
دیگ بخار آب را با استفاده از انرژی حرارتی به بخار با فشار و مشخصات مورد نیاز تبدیل می‌کند. بخار تولیدشده ممکن است برای گرمایش فرآیندی، کاربردهای تأسیساتی یا سایر مصارف تعیین‌شده در طراحی واحد استفاده شود.
۷. تجهیزات پایپینگ شامل چه اجزایی هستند؟
لوله‌ها، فلنج‌ها، زانویی‌ها، سه‌راهی‌ها، تبدیل‌ها، گسکت‌ها، پیچ و مهره‌ها، شیرآلات و ساپورت‌ها از اجزای رایج پایپینگ هستند. انتخاب و نصب این اجزا باید با فشار، دما و نوع سیال سازگار باشد.
۸. چرا ابزار دقیق در پالایشگاه اهمیت دارد؟
ابزار دقیق متغیرهایی مانند فشار، دما، سطح و دبی را اندازه‌گیری می‌کند و اطلاعات لازم برای کنترل فرآیند و تشخیص شرایط غیرعادی را فراهم می‌سازد. دقت اندازه‌گیری و نگهداری صحیح ابزارها بر کیفیت محصول و ایمنی عملیات اثر می‌گذارد.
۹. نگهداری تجهیزات پالایشگاهی چگونه انجام می‌شود؟
برنامه نگهداری بر اساس نوع تجهیز و شرایط بهره‌برداری تنظیم می‌شود و می‌تواند شامل پایش ارتعاش، بررسی دما و نشتی، روان‌کاری، کالیبراسیون، کنترل خوردگی و بازرسی دوره‌ای باشد. روش و فاصله زمانی هر اقدام باید با دستورالعمل سازنده و الزامات فنی مطابقت داشته باشد.
۱۰. هنگام خرید تجهیزات پالایشگاهی به چه نکاتی باید توجه کرد؟
مشخصات فرآیندی، فشار و دمای طراحی، جنس مواد، استانداردهای مربوط، کیفیت ساخت، مدارک آزمون، مصرف انرژی، هزینه نگهداری و دسترسی به قطعات یدکی از عوامل مهم هستند. در تجهیزات حساس، تأیید فنی باید پیش از سفارش نهایی انجام شود.
۱۱. آیا تمام تجهیزات صنعتی برای استفاده در پالایشگاه مناسب هستند؟
خیر. تجهیز باید برای نوع سیال، فشار، دما، شرایط محیطی و الزامات ایمنی محل نصب طراحی یا تأیید شده باشد. شباهت ظاهری یا یکسان بودن ظرفیت اسمی، دلیل کافی برای سازگاری تجهیزات با یکدیگر نیست.
۱۲. استانداردهای تجهیزات پالایشگاهی چه اهمیتی دارند؟
استانداردهای مرتبط، الزامات طراحی، ساخت، بازرسی، آزمون یا نصب را برای گروه‌های مشخصی از تجهیزات تعریف می‌کنند. استاندارد مناسب باید با توجه به نوع دستگاه، سرویس، مقررات قابل اجرا و مشخصات پروژه تعیین شود.
