قیمت دیگ روغن داغ به چه عواملی بستگی دارد؟
قیمت دیگ روغن داغ را نمی‌توان فقط بر اساس ابعاد یا ظرفیت اسمی دستگاه تعیین کرد. یک سیستم روغن حرارتی در واقع مجموعه‌ای از تجهیزات به‌هم‌پیوسته است که شامل هیتر روغن داغ، کویل یا لوله‌های حرارتی، مشعل یا منبع تولید حرارت، پمپ سیرکولاسیون، منبع انبساط، مخزن ذخیره و انبساط، تجهیزات اندازه‌گیری، تابلو کنترل، شیرآلات و شبکه لوله‌کشی می‌شود. به همین دلیل، دو دستگاه با ظرفیت حرارتی مشابه ممکن است به دلیل تفاوت در دمای کاری، نوع روغن، جنس لوله‌ها، طراحی کویل، نوع مشعل، سطح اتوماسیون و تجهیزات جانبی، قیمت متفاوتی داشته باشند.
در طراحی حرفه‌ای، ابتدا بار حرارتی فرآیند مشخص می‌شود و سپس دمای رفت و برگشت، دبی مورد نیاز روغن، افت فشار مدار، خواص سیال انتقال حرارت و شرایط بهره‌برداری بررسی می‌شود. انتخاب هیتر بدون درنظرگرفتن کل مدار می‌تواند باعث انتخاب نادرست پمپ، افزایش دمای فیلم روغن، افت راندمان، تخریب روغن حرارتی و افزایش هزینه‌های نگهداری شود. منابع تخصصی طراحی سیستم‌های روغن حرارتی نیز تأکید می‌کنند که هیتر باید همراه با مدار گردش، منبع انبساط، پمپ و مصرف‌کننده حرارتی طراحی شود.
دیگ روغن داغ چیست؟
دیگ روغن داغ یا هیتر روغن حرارتی تجهیزی صنعتی برای انتقال غیرمستقیم حرارت به یک سیال انتقال حرارت است. در این سیستم، روغن حرارتی در یک مدار بسته گردش می‌کند و بدون آنکه مستقیماً با محصول یا فرآیند تماس داشته باشد، انرژی حرارتی را از هیتر دریافت و در محل مصرف آزاد می‌کند.
تفاوت مهم دیگ روغن داغ با دیگ بخار در ماهیت سیال و روش انتقال انرژی است. در دیگ بخار، آب به بخار تبدیل می‌شود و فشار بخار بخش مهمی از طراحی سیستم است؛ اما در سیستم روغن حرارتی، سیال در حالت مایع گردش می‌کند و گرما را به مصرف‌کننده منتقل می‌نماید. به همین دلیل، سیستم روغن داغ می‌تواند برای فرآیندهایی که به دمای بالا و کنترل نسبتاً دقیق حرارت نیاز دارند، راهکار مناسبی باشد، بدون اینکه فرآیند الزاماً به مدار توزیع بخار متکی باشد.
نکته مهم این است که عبارت «دیگ روغن داغ» گاهی برای خود هیتر و گاهی برای کل سیستم روغن حرارتی استفاده می‌شود. از نظر مهندسی، بهتر است هنگام خرید مشخص شود که پیشنهاد ارائه‌شده فقط شامل هیتر است یا پمپ، منبع انبساط، تابلو کنترل، مشعل، تجهیزات ایمنی، لوله‌کشی و سایر متعلقات را نیز شامل می‌شود.
دیگ روغن داغ چگونه کار می‌کند؟
اساس کار سیستم نسبتاً ساده است اما طراحی آن به محاسبات حرارتی و هیدرولیکی نیاز دارد. روغن حرارتی از مسیر برگشت وارد مدار گردش شده و توسط پمپ سیرکولاسیون به سمت هیتر هدایت می‌شود. در داخل هیتر، سیال از مسیرهای حرارتی عبور می‌کند و انرژی تولیدشده توسط مشعل یا منبع حرارتی را دریافت می‌نماید.
روغن گرم‌شده سپس از خروجی هیتر به سمت مصرف‌کننده حرکت می‌کند. مصرف‌کننده می‌تواند مبدل حرارتی، خشک‌کن، راکتور، دستگاه تولید مواد غذایی، خط تولید قیر، ماشین‌آلات صنایع شیمیایی، تجهیزات روغن‌گیری یا سایر تجهیزات فرآیندی باشد. پس از انتقال بخشی از انرژی، روغن با دمای پایین‌تر به سمت هیتر برمی‌گردد و چرخه دوباره تکرار می‌شود.
بنابراین عملکرد صحیح سیستم فقط به توان مشعل وابسته نیست. اگر پمپ نتواند دبی موردنیاز را تأمین کند، اگر مسیر گردش دارای افت فشار بیش از حد باشد یا اگر طراحی کویل با شرایط روغن سازگار نباشد، افزایش ظرفیت مشعل الزاماً مشکل را حل نمی‌کند. در واقع، دبی مناسب برای انتقال حرارت و جلوگیری از ایجاد نقاط داغ در کویل اهمیت اساسی دارد.
چرا گردش مداوم روغن اهمیت دارد؟
یکی از مهم‌ترین تفاوت‌های سیستم روغن حرارتی با برخی سیستم‌های گرمایشی، وابستگی شدید هیتر به گردش سیال است. روغن باید بتواند حرارت دریافت‌شده از سطوح گرم را به‌صورت پیوسته منتقل کند. کاهش شدید جریان در کویل، به‌خصوص در زمان فعال بودن مشعل، می‌تواند دمای موضعی روغن و دیواره لوله را افزایش داده و موجب تخریب حرارتی سیال یا ایجاد رسوب و کک شود.
به همین علت در یک طراحی مناسب، منطق کنترلی باید به‌گونه‌ای باشد که راه‌اندازی مشعل با وضعیت گردش روغن هماهنگ شود. سنجش جریان یا اختلاف فشار، کنترل دمای خروجی، کنترل وضعیت پمپ و عملکرد تجهیزات حفاظتی از جمله مواردی هستند که باید در طراحی سیستم مورد توجه قرار گیرند.
تفاوت دمای توده‌ای روغن و دمای فیلم روغن
یکی از مفاهیم مهم در طراحی هیتر روغن داغ، تفاوت میان Bulk Temperature و Film Temperature است. دمایی که در خروجی سیستم توسط سنسور مشاهده می‌شود الزاماً بالاترین دمایی نیست که خود روغن در داخل کویل تجربه می‌کند.
لایه نازکی از سیال که در مجاورت دیواره داخلی لوله قرار دارد، ممکن است به دلیل شار حرارتی بالا دمای بیشتری نسبت به دمای متوسط جریان داشته باشد. منابع تخصصی تولیدکنندگان سیالات انتقال حرارت نیز تأکید می‌کنند که دمای فیلم می‌تواند به شکل محسوسی بالاتر از دمای توده‌ای باشد و در صورت عبور از محدوده مجاز، سرعت تخریب روغن افزایش پیدا کند.
به همین دلیل طراحی کویل، سرعت گردش روغن، شار حرارتی، نوع روغن و حداکثر دمای مجاز باید به صورت یک مجموعه دیده شوند. انتخاب یک روغن صرفاً بر اساس عدد بالای دمای کاری درج‌شده در بروشور، بدون بررسی طراحی واقعی سیستم، روش صحیح انتخاب نیست.
دمای کاری دیگ روغن داغ چقدر است؟
یکی از اشتباهات رایج این است که برای تمام دیگ‌های روغن داغ یک دمای ثابت مانند 300 یا 350 درجه سانتی‌گراد در نظر گرفته شود. دمای کاری به نوع سیال انتقال حرارت، طراحی هیتر، فرآیند صنعتی و مشخصات مصرف‌کننده بستگی دارد.
سیالات انتقال حرارت مختلف محدوده‌های دمایی متفاوتی دارند. برای نمونه، برخی سیالات سنتزی برای محدوده‌های متوسط طراحی شده‌اند و برخی فرمولاسیون‌های خاص برای دماهای بسیار بالاتر مورد استفاده قرار می‌گیرند. بنابراین انتخاب روغن باید بر اساس حداکثر دمای توده‌ای و فیلم، شرایط راه‌اندازی، دمای محیط، ویسکوزیته و مشخصات واقعی سیستم انجام شود.
در نتیجه هنگام سفارش دیگ روغن داغ، بهتر است به جای گفتن «دیگ 300 درجه» مشخص شود که دمای رفت، دمای برگشت، دمای طراحی و نوع سیال انتقال حرارت چه مقادیری هستند.
انواع دیگ روغن داغ از نظر ساختار
هیترهای روغن حرارتی را می‌توان بر اساس شکل ساخت، نحوه قرارگیری، نوع سوخت، ظرفیت و کاربرد دسته‌بندی کرد. انتخاب بین مدل‌های مختلف باید بر اساس شرایط نصب و فرآیند انجام شود، نه صرفاً ظاهر دستگاه.

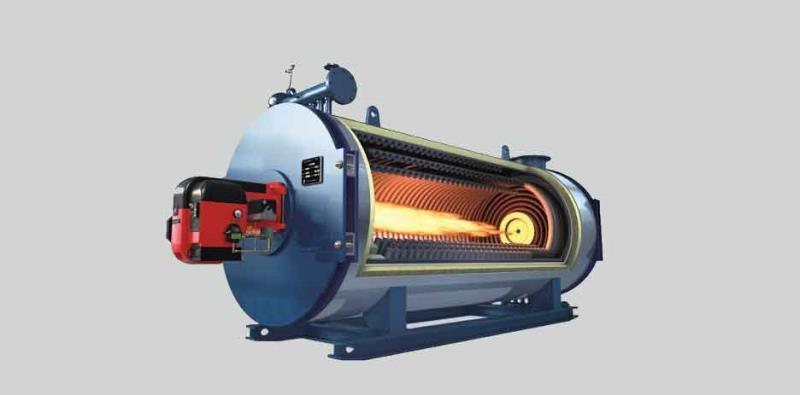

دیگ روغن داغ افقی
در مدل افقی، محفظه احتراق و مسیرهای حرارتی در آرایش افقی قرار می‌گیرند. این ساختار در بسیاری از پروژه‌های صنعتی با ظرفیت‌های متوسط و بالا مورد استفاده قرار می‌گیرد و امکان دسترسی مناسب به بخش‌هایی از سیستم برای بازرسی و سرویس را فراهم می‌کند.
ابعاد محل نصب، مسیر دودکش، دسترسی تعمیراتی، محل قرارگیری مشعل و تجهیزات جانبی باید قبل از انتخاب مدل افقی بررسی شود.
دیگ روغن داغ عمودی
در مدل عمودی، تجهیزات اصلی در آرایش عمودی قرار می‌گیرند و در پروژه‌هایی که محدودیت سطح زمین وجود دارد، ممکن است گزینه مناسبی باشند. با این حال، ارتفاع نصب، دسترسی برای تعمیرات، مسیر دودکش و فضای اطراف دستگاه باید از ابتدا در طراحی لحاظ شود.
بنابراین نمی‌توان گفت دیگ عمودی همیشه بهتر یا ارزان‌تر از مدل افقی است. انتخاب درست تابع ظرفیت، محدودیت‌های معماری، شرایط فرآیند و الزامات تعمیر و نگهداری است.
انواع دیگ روغن داغ بر اساس سوخت
منبع حرارتی یکی از عوامل مؤثر بر طراحی و قیمت سیستم است. در پروژه‌های مختلف ممکن است از مشعل گازسوز، گازوئیل‌سوز یا مشعل دوگانه‌سوز استفاده شود. انتخاب سوخت به دسترسی سایت، هزینه انرژی، زیرساخت موجود، الزامات زیست‌محیطی و سیاست بهره‌برداری کارخانه بستگی دارد.
در سیستم‌های گازسوز، ظرفیت خط گاز و فشار موردنیاز مشعل باید بررسی شود. در مدل‌های گازوئیل‌سوز، تجهیزات ذخیره و انتقال سوخت اهمیت بیشتری پیدا می‌کنند. در سیستم‌های دوگانه‌سوز نیز کنترل، مشعل و تجهیزات سوخت‌رسانی باید برای هر دو حالت متناسب با ظرفیت حرارتی طراحی شوند.
به همین دلیل، صرفاً مقایسه قیمت خود مشعل برای انتخاب نوع سوخت کافی نیست و باید هزینه نصب، تجهیزات جانبی، مصرف انرژی، نگهداری و زیرساخت نیز در نظر گرفته شود.
اجزای اصلی سیستم دیگ روغن داغ
یک سیستم استاندارد روغن حرارتی مجموعه‌ای از تجهیزات است که عملکرد آن‌ها به یکدیگر وابسته است. اجزای دقیق بر اساس پروژه متفاوت هستند، اما معمولاً موارد زیر در طراحی دیده می‌شوند:
- بدنه و محفظه حرارتی
- کویل یا لوله‌های انتقال حرارت
- مشعل یا منبع تولید حرارت
- پمپ سیرکولاسیون روغن
- منبع انبساط
- مخزن ذخیره یا پرکن روغن
- تابلو برق و کنترل
- سنسورهای دما
- تجهیزات اندازه‌گیری فشار و اختلاف فشار
- سوئیچ‌ها و تجهیزات تشخیص جریان
- شیرآلات و اتصالات مناسب دمای کاری
- عایق حرارتی
- دودکش و تجهیزات مرتبط با احتراق
- شیرهای ایمنی و تجهیزات حفاظتی متناسب با طراحی
- تجهیزات تخلیه، هواگیری و پرکردن مدار
در یک سیستم کامل، هیتر تنها یکی از اجزای اصلی است. منابع تخصصی طراحی سیستم‌های روغن حرارتی نیز هیتر، پمپ گردش، منبع انبساط و مصرف‌کننده فرآیندی را به عنوان اجزای اصلی یک مدار کامل معرفی می‌کنند.
کویل دیگ روغن داغ چیست و چرا اهمیت دارد؟
کویل بخش بسیار مهمی از هیتر است زیرا روغن در داخل لوله‌های آن جریان دارد و انرژی حرارتی را دریافت می‌کند. طراحی کویل باید میان سطح انتقال حرارت، افت فشار، سرعت سیال، شار حرارتی و محدودیت دمای روغن تعادل ایجاد کند.
افزایش بی‌رویه سطح حرارتی یا توان مشعل بدون بررسی جریان روغن می‌تواند نتیجه مطلوبی نداشته باشد. هدف طراحی حرفه‌ای این است که انتقال حرارت کافی در کنار سرعت و شرایط جریان مناسب ایجاد شود و دمای فیلم در محدوده قابل قبول باقی بماند.
نوع فولاد، ضخامت لوله، قطر، طول مسیر، تعداد پاس‌ها، نحوه قرارگیری کویل در محفظه احتراق و شرایط جوشکاری از جمله مواردی هستند که باید در طراحی و ساخت بررسی شوند.
منبع انبساط دیگ روغن داغ چه وظیفه‌ای دارد؟
روغن حرارتی با افزایش دما منبسط می‌شود. بنابراین مدار نمی‌تواند بدون پیش‌بینی فضای مناسب برای تغییر حجم سیال طراحی شود. منبع انبساط برای مدیریت تغییر حجم روغن و کمک به پایداری مدار حرارتی استفاده می‌شود.
محل نصب و نحوه اتصال منبع انبساط از موضوعات مهم طراحی است. منبع انبساط، مسیر انبساط، شرایط تهویه و ارتباط آن با پمپ و مدار باید به صورت یک مجموعه بررسی شود. طراحی نادرست این قسمت می‌تواند روی فشار مکش پمپ، ورود هوا، اکسیداسیون روغن و عملکرد کل سیستم اثر بگذارد.
در سیستم‌های دمای بالا، کنترل تماس روغن داغ با اکسیژن نیز اهمیت پیدا می‌کند، زیرا اکسیداسیون و تخریب سیال می‌تواند باعث تشکیل محصولات نامطلوب و کاهش عمر روغن شود. طراحی منبع انبساط و شرایط بهره‌برداری آن باید متناسب با نوع سیال و دمای واقعی سیستم باشد.
پمپ سیرکولاسیون در دیگ روغن داغ
پمپ سیرکولاسیون وظیفه ایجاد جریان لازم برای گردش روغن در کل مدار را بر عهده دارد. انتخاب پمپ فقط با توجه به ظرفیت حرارتی انجام نمی‌شود. دبی روغن، ویسکوزیته در دمای کاری، افت فشار کویل، طول مسیر لوله‌کشی، اتصالات، شیرها و افت فشار مصرف‌کننده همگی در انتخاب پمپ مؤثر هستند.
در هنگام راه‌اندازی، روغن ممکن است ویسکوزیته بیشتری نسبت به حالت گرم داشته باشد. بنابراین شرایط سرد و گرم سیستم باید در بررسی عملکرد پمپ لحاظ شود. همچنین نقطه کار پمپ و شرایط مکش باید به‌گونه‌ای انتخاب شوند که احتمال کاویتاسیون و ناپایداری جریان کاهش پیدا کند. منابع مهندسی سیستم‌های روغن حرارتی نیز انتخاب پمپ را تابع خواص سیال، افت فشار، دمای کاری و شرایط مکش می‌دانند.
کنترل و تجهیزات ایمنی دیگ روغن داغ
در یک دیگ روغن داغ صنعتی، کنترل دما به تنهایی کافی نیست. سیستم باید بتواند شرایط غیرعادی مانند افت جریان روغن، افزایش بیش از حد دمای خروجی، اختلال مشعل، کاهش سطح سیال در بخش‌های مربوطه و سایر وضعیت‌های تعریف‌شده در طراحی را تشخیص دهد.
یکی از اصول مهم، هماهنگی عملکرد مشعل با وجود جریان کافی روغن است. در صورت وجود آتش و کاهش جدی جریان، انتقال حرارت از سطوح گرم به روغن مختل می‌شود و خطر افزایش دمای موضعی وجود دارد. بنابراین مدار فرمان باید برای وضعیت‌های مختلف، منطق قطع و راه‌اندازی مشخص داشته باشد.
استاندارد DIN 4754-1 نیز برای تأسیسات انتقال حرارت با سیالات آلی، الزامات ایمنی و آزمون را پوشش می‌دهد و موضوعاتی مانند تجهیزات حرارتی، خطوط، تجهیزات حفاظتی، مخازن انبساط، پمپ‌ها، سوپاپ‌های ایمنی و خطرات حرارتی را در دامنه خود دارد.
استاندارد طراحی دیگ روغن داغ و اهمیت آن
در متن‌های قدیمی بازار گاهی گفته می‌شود «استاندارد دیگ روغن داغ وجود ندارد» یا تنها به یک استاندارد قدیمی اشاره می‌شود. این بیان نیاز به اصلاح دارد. DIN 4754-1:2015 یکی از مراجع شناخته‌شده برای الزامات ایمنی تأسیسات انتقال حرارت با سیالات آلی است و نسخه‌های قبلی آن جای خود را به ویرایش‌های جدیدتر داده‌اند. بنابراین هنگام طراحی و ساخت باید مشخص شود دقیقاً کدام ویرایش استاندارد و چه الزامات قانونی و فنی در پروژه ملاک است.
البته رعایت یک استاندارد به معنای آن نیست که تمام جزئیات یک پروژه بدون بررسی شرایط محلی قابل اجرا باشد. مقررات مربوط به تجهیزات تحت فشار، سوخت، برق، آتش‌نشانی، دودکش، محیط کار و الزامات قانونی محل نصب نیز باید توسط تیم مهندسی پروژه بررسی شوند.
ظرفیت دیگ روغن داغ چگونه تعیین می‌شود؟
یکی از مهم‌ترین نکات در خرید دیگ روغن داغ این است که ظرفیت دستگاه با حجم روغن داخل آن اشتباه گرفته نشود. در بازار، ظرفیت هیتر معمولاً با واحدهایی مانند کیلوکالری بر ساعت، کیلووات یا مگاوات حرارتی بیان می‌شود؛ در حالی که حجم روغن موجود در مدار با لیتر یا مترمکعب بیان می‌شود.
برای تعیین ظرفیت حرارتی، ابتدا باید نیاز واقعی فرآیند مشخص شود. اگر چند مصرف‌کننده همزمان به روغن داغ نیاز دارند، بار حرارتی آن‌ها باید جمع‌بندی شده و تلفات سیستم، شرایط راه‌اندازی و حاشیه طراحی نیز بررسی شود.
رابطه پایه انتقال حرارت سیال را می‌توان به شکل ساده زیر بیان کرد:
Q = ṁ × Cp × ΔT
در این رابطه، Q بار حرارتی، ṁ دبی جرمی روغن، Cp ظرفیت گرمایی ویژه روغن و ΔT اختلاف دمای سیال در مسیر مربوطه است. در طراحی واقعی، خواص روغن باید در دمای کار در نظر گرفته شوند و افت فشار، راندمان انتقال حرارت، تلفات و شرایط فرآیند نیز به محاسبات اضافه شوند.
بنابراین برای سفارش مثلاً یک دیگ «یک میلیون کیلوکالری»، صرفاً اعلام عدد ظرفیت کافی نیست. طراح باید بداند فرآیند در چه دمایی کار می‌کند، دمای برگشت چقدر است، مصرف‌کننده چه مقدار روغن نیاز دارد و افت فشار مدار چه مقدار خواهد بود.
پارامترهای اصلی برای انتخاب ظرفیت دیگ روغن داغ
- بار حرارتی واقعی فرآیند
- دمای موردنیاز مصرف‌کننده
- دمای رفت و برگشت روغن
- دبی روغن حرارتی
- نوع و مشخصات سیال انتقال حرارت
- مدت زمان راه‌اندازی سیستم
- تلفات حرارتی خطوط و تجهیزات
- تعداد مصرف‌کننده‌ها
- فشار و افت فشار مدار
- شرایط محیطی و دمای محل نصب
- نوع سوخت
- محدودیت فضای نصب
- شرایط بهره‌برداری پیوسته یا ناپیوسته
انتخاب روغن حرارتی مناسب برای دیگ روغن داغ
روغن حرارتی یک ماده مصرفی ساده نیست و انتخاب آن باید با طراحی کل سیستم هماهنگ باشد. سیالات انتقال حرارت در ترکیبات و محدوده دمایی متفاوت عرضه می‌شوند و هر محصول محدودیت دمایی، ویسکوزیته، پایداری حرارتی و ویژگی‌های مخصوص خود را دارد.
هنگام انتخاب روغن باید حداقل حداکثر دمای توده‌ای، دمای فیلم، دمای راه‌اندازی، نقطه ریزش، ویسکوزیته، پایداری اکسیداسیونی، سازگاری با متریال سیستم و الزامات ایمنی بررسی شود. سازندگان معتبر سیالات حرارتی نیز انتخاب سیال را بر اساس شرایط واقعی سیستم، به‌خصوص حداکثر دمای کار، انجام می‌دهند.
همچنین استفاده از روغنی که برای محدوده دمایی سیستم مناسب نیست می‌تواند باعث افزایش سرعت تخریب، ایجاد رسوب، تغییر خواص انتقال حرارت و افزایش هزینه تعمیرات شود. بنابراین ارزان‌تر بودن روغن در زمان خرید، الزاماً به معنی اقتصادی‌تر بودن آن در طول عمر سیستم نیست.
تأثیر کیفیت روغن بر راندمان دیگ روغن داغ
با گذشت زمان، روغن حرارتی ممکن است در اثر دمای بالا، اکسیژن، آلودگی یا شرایط نامناسب بهره‌برداری دچار تغییر خواص شود. ایجاد محصولات تخریب و رسوبات می‌تواند انتقال حرارت را تحت تأثیر قرار دهد و شرایط کار هیتر را نامطلوب کند.
پایش وضعیت روغن و انجام آزمایش‌های دوره‌ای می‌تواند اطلاعاتی درباره آلودگی، رطوبت، تخریب حرارتی و تغییر وضعیت سیال ارائه کند. منابع تخصصی نگهداری سیستم‌های حرارتی نیز پایش روغن را یکی از ابزارهای مهم برای تشخیص زودهنگام مشکلات سیستم معرفی می‌کنند.
کاربردهای دیگ روغن داغ در صنایع مختلف
سیستم‌های روغن حرارتی به دلیل امکان تأمین حرارت یکنواخت و کار در دماهای بالا در طیف متنوعی از صنایع کاربرد دارند. نوع مصرف‌کننده و دمای فرآیند مشخص می‌کند که چه نوع سیال و چه طراحی هیتر مناسب است.
- صنایع غذایی و فرآوری مواد غذایی
- صنایع شیمیایی
- صنایع رنگ، رزین و چسب
- صنایع پلاستیک و پلیمر
- صنایع نفت، گاز و پتروشیمی
- تولید قیر و آسفالت
- صنایع چوب و MDF
- خشک‌کن‌های صنعتی
- راکتورها و فرآیندهای شیمیایی
- صنایع نساجی
- برخی فرآیندهای دارویی و تخصصی
- گرمایش غیرمستقیم تجهیزات فرآیندی
سیالات حرارتی در صنایع شیمیایی، پتروشیمی، تولید مواد تخصصی و فرآیندهایی که نیازمند گرمایش غیرمستقیم هستند کاربرد گسترده‌ای دارند. نوع سیال و محدوده دمایی بسته به فرآیند تغییر می‌کند.
دیگ روغن داغ برای صنایع غذایی
در صنایع غذایی، کنترل یکنواخت دما و جلوگیری از تماس مستقیم محصولات با منبع احتراق اهمیت زیادی دارد. روغن حرارتی می‌تواند در تجهیزاتی مانند برخی خشک‌کن‌ها، مبدل‌ها و فرآیندهای غیرمستقیم گرمایشی استفاده شود.
در چنین پروژه‌هایی انتخاب سیال، جنس تجهیزات در تماس با فرآیند، کنترل دما و الزامات بهداشتی باید متناسب با محصول و استانداردهای صنعت غذایی بررسی شود. نمی‌توان تنها بر اساس ظرفیت حرارتی دستگاه، مناسب بودن آن برای یک خط تولید خاص را نتیجه گرفت.
دیگ روغن داغ برای صنایع شیمیایی و پتروشیمی
فرآیندهای شیمیایی ممکن است به دمای پایدار و کنترل‌شده در مدت زمان طولانی نیاز داشته باشند. در این شرایط، پایداری سیال، کنترل دمای خروجی، طراحی کویل و قابلیت کنترل بار حرارتی اهمیت ویژه‌ای پیدا می‌کند.
برای پروژه‌های پتروشیمی و فرآیندی، طراحی سیستم باید از مرحله تعیین بار حرارتی تا انتخاب سیال، پمپ، شیرآلات، تجهیزات کنترلی و روش‌های حفاظتی به صورت یکپارچه انجام شود.
قیمت دیگ روغن داغ چگونه محاسبه می‌شود؟
قیمت دیگ روغن داغ تابع یک عدد ثابت نیست و معمولاً پس از مشخص شدن مشخصات فنی قابل اعلام است. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
| پارامتر | تأثیر بر قیمت | دلیل |
|---|
| ظرفیت حرارتی |
زیاد |
افزایش ظرفیت معمولاً به معنای افزایش ابعاد، سطح حرارتی و تجهیزات مرتبط است. |
| دمای کاری |
زیاد |
بر انتخاب سیال، متریال، طراحی کویل و تجهیزات اثر می‌گذارد. |
| نوع مشعل |
متوسط تا زیاد |
گازسوز، گازوئیل‌سوز و دوگانه‌سوز تجهیزات و کنترل متفاوتی دارند. |
| جنس و طراحی کویل |
زیاد |
مستقیماً با انتقال حرارت، عمر و شرایط کاری ارتباط دارد. |
| پمپ سیرکولاسیون |
متوسط |
ظرفیت و شرایط کاری پمپ بر قیمت اثر می‌گذارد. |
| منبع انبساط |
متوسط |
حجم مدار، دما و مشخصات سیال در تعیین آن مؤثر هستند. |
| سیستم کنترل |
متوسط تا زیاد |
سطح اتوماسیون و تجهیزات حفاظتی می‌تواند قیمت را تغییر دهد. |
| عایق‌کاری و پوشش |
متوسط |
نوع عایق و پوشش خارجی بر هزینه ساخت اثر دارد. |
| تجهیزات جانبی |
متغیر |
دودکش، مخازن، شیرآلات، ابزار دقیق و تجهیزات نصب ممکن است جداگانه محاسبه شوند. |
به همین دلیل قیمت اعلام‌شده برای یک هیتر بدون مشعل را نباید مستقیماً با قیمت یک پکیج کامل روغن حرارتی مقایسه کرد. برای مقایسه صحیح، محدوده تأمین هر پیشنهاد باید یکسان باشد.
چرا قیمت‌های قدیمی دیگ روغن داغ قابل استناد به عنوان قیمت روز نیستند؟
قیمت تجهیزات صنعتی تحت تأثیر قیمت ورق و لوله، تجهیزات وارداتی، مشعل، پمپ، تابلو برق، ابزار دقیق، نرخ ارز، هزینه ساخت و شرایط بازار تغییر می‌کند. بنابراین جدول‌های قیمت قدیمی که در برخی صفحات اینترنتی منتشر شده‌اند، حتی اگر در زمان خود معتبر بوده باشند، الزاماً قیمت فعلی بازار نیستند.
برای همین، بهتر است در صفحه‌ای که هدف آن جذب کاربر با عبارت‌هایی مانند قیمت دیگ روغن داغ یا خرید دیگ روغن داغ است، قیمت به‌صورت «قیمت پایه»، «از ...» یا جدول تاریخ‌دار ارائه شود و برای هر پروژه، قیمت نهایی بر اساس مشخصات فنی استعلام گردد.
هنگام خرید دیگ روغن داغ چه مشخصاتی را باید ارائه کنیم؟
برای اینکه سازنده بتواند قیمت و مشخصات فنی قابل اتکایی ارائه دهد، بهتر است اطلاعات زیر از ابتدا آماده باشد:
- ظرفیت حرارتی مورد نیاز
- دمای مورد نیاز فرآیند
- دمای رفت و برگشت روغن
- نوع مصرف‌کننده حرارتی
- دبی موردنیاز روغن
- نوع روغن حرارتی در صورت مشخص بودن
- نوع سوخت موجود در کارخانه
- برق در دسترس
- شرایط محل نصب
- ارتفاع محل از سطح دریا در پروژه‌های حساس
- ابعاد محدودیت‌دار محل نصب
- نوع بهره‌برداری؛ دائم، شیفتی یا ناپیوسته
- تعداد مصرف‌کننده‌های حرارتی
- فاصله هیتر تا مصرف‌کننده
- مشخصات لوله‌کشی موجود در صورت پروژه جایگزینی
اشتباهات رایج در انتخاب دیگ روغن داغ
انتخاب دستگاه فقط بر اساس ظرفیت حرارتی
ممکن است دو دستگاه هر دو یک ظرفیت حرارتی داشته باشند اما به دلیل تفاوت در دمای کاری، دبی روغن، افت فشار و طراحی کویل، عملکرد متفاوتی ارائه دهند. ظرفیت حرارتی تنها یکی از پارامترهای انتخاب است.
نادیده گرفتن دمای برگشت
دمای برگشت برای تحلیل بار واقعی و شرایط انتقال حرارت اهمیت دارد. مشخص نبودن آن باعث می‌شود انتخاب پمپ و دبی موردنیاز با عدم قطعیت همراه باشد.
انتخاب مشعل بزرگ‌تر بدون بررسی مدار
افزایش ظرفیت مشعل همیشه به معنی افزایش ظرفیت مفید سیستم نیست. اگر کویل، جریان روغن یا سطح انتقال حرارت متناسب نباشد، افزایش ورودی حرارتی می‌تواند شرایط نامطلوبی برای سیال ایجاد کند.
بی‌توجهی به منبع انبساط
منبع انبساط یکی از تجهیزات فرعی و تزئینی نیست؛ بلکه بخش مهمی از مدار روغن حرارتی است و طراحی آن باید با حجم روغن، دما و ساختار مدار هماهنگ باشد.
بی‌توجهی به تعمیرات و دسترسی
حتی بهترین طراحی نیز بدون امکان بازرسی، سرویس مشعل، بررسی پمپ، کنترل اتصالات و پایش روغن نمی‌تواند در بلندمدت عملکرد مطلوبی داشته باشد.
نگهداری دیگ روغن داغ و افزایش عمر سیستم
نگهداری صحیح باید از زمان راه‌اندازی آغاز شود. ثبت دماهای رفت و برگشت، جریان روغن، وضعیت پمپ، مصرف سوخت و شرایط روغن می‌تواند به تشخیص زودهنگام مشکلات کمک کند.
از طرف دیگر، هر تغییر ناگهانی در افت فشار، دمای خروجی، صدای پمپ، رفتار مشعل یا اختلاف دمای رفت و برگشت باید بررسی شود. تشکیل رسوب در مسیرهای انتقال حرارت یا تغییر خواص روغن می‌تواند به مرور زمان باعث افت عملکرد شود. منابع تخصصی نگهداری سیالات انتقال حرارت، آلودگی و تخریب سیال را از عوامل مؤثر بر تشکیل رسوبات و کاهش عملکرد سیستم می‌دانند.
موارد مهم در سرویس دوره‌ای
- بازرسی مشعل و سیستم احتراق
- بررسی پمپ سیرکولاسیون
- کنترل نشتی اتصالات
- کنترل دمای رفت و برگشت
- بررسی وضعیت روغن حرارتی
- کنترل تجهیزات اندازه‌گیری
- بازرسی تابلو برق و مدار فرمان
- کنترل وضعیت عایق‌کاری
- بررسی مسیر دود و دودکش
- بازرسی تجهیزات حفاظتی
- بررسی منبع انبساط و مسیرهای مرتبط
راندمان دیگ روغن داغ چگونه افزایش پیدا می‌کند؟
راندمان واقعی یک سیستم فقط با بالا بردن توان مشعل افزایش پیدا نمی‌کند. عایق‌کاری صحیح، انتخاب مناسب روغن، انتقال حرارت مطلوب، کنترل احتراق، تنظیم دبی روغن، کاهش افت فشار غیرضروری و جلوگیری از تشکیل رسوب همگی بر عملکرد سیستم اثر دارند.
در هیترهای روغن حرارتی، تعادل میان ظرفیت حرارتی، دمای سیال و سرعت جریان اهمیت ویژه‌ای دارد. منابع فنی Therminol نیز تأکید می‌کنند که سرعت مناسب جریان روی سطوح حرارتی برای جلوگیری از دمای بیش از حد فیلم و حفاظت از سیال و سطوح حرارتی اهمیت دارد.
طراحی و ساخت دیگ روغن داغ در مشهد بخار
طراحی یک دیگ روغن داغ صنعتی بهتر است از مشخصات فرآیند آغاز شود و سپس به طراحی هیتر، کویل، مشعل، پمپ، منبع انبساط، تابلو کنترل و تجهیزات حفاظتی برسد. در پروژه‌هایی که توسط ماشین‌سازی و سازندگان تجهیزات حرارتی اجرا می‌شوند، تعیین ظرفیت و مشخصات دستگاه بر اساس نیاز واقعی مصرف‌کننده، یکی از مهم‌ترین مراحل پیش از ساخت است.
در مشهد بخار، امکان بررسی و طراحی سیستم‌های حرارتی متناسب با مشخصات پروژه وجود دارد. برای انتخاب صحیح، اطلاعاتی مانند ظرفیت حرارتی، دمای کاری، نوع سوخت، نوع روغن حرارتی، وضعیت مصرف‌کننده و شرایط محل نصب باید مشخص شود تا تجهیزات اصلی و جانبی متناسب با نیاز پروژه انتخاب شوند.
در چنین پروژه‌ای هدف صرفاً ساخت یک مخزن یا محفظه گرم‌کننده نیست؛ بلکه باید یک سیستم یکپارچه ایجاد شود که از نظر انتقال حرارت، گردش سیال، کنترل دما، ایمنی، قابلیت سرویس و شرایط بهره‌برداری با نیاز کارخانه هماهنگ باشد.
چک‌لیست فنی برای استعلام ساخت دیگ روغن داغ
| مشخصه | اطلاعات مورد نیاز |
|---|
| ظرفیت حرارتی |
کیلوکالری بر ساعت، کیلووات یا مگاوات |
| دمای کاری |
دمای رفت و دمای برگشت |
| نوع روغن |
معدنی یا سنتزی و مشخصات فنی سازنده |
| نوع سوخت |
گاز، گازوئیل یا دوگانه‌سوز |
| نوع فرآیند |
گرمایش غیرمستقیم، خشک‌کن، راکتور، مبدل و غیره |
| شرایط بهره‌برداری |
پیوسته، ناپیوسته یا چند شیفت |
| محدودیت نصب |
طول، عرض، ارتفاع و فضای تعمیراتی |
| برق |
ولتاژ و شرایط شبکه برق |
| تجهیزات جانبی |
پمپ، منبع انبساط، مخزن ذخیره، تابلو و ابزار دقیق |
سوالات متداول درباره دیگ روغن داغ
دیگ روغن داغ چیست؟
دیگ روغن داغ یا هیتر روغن حرارتی دستگاهی برای گرم کردن سیال انتقال حرارت و گردش آن در یک مدار بسته است. روغن حرارتی انرژی را از هیتر دریافت کرده و به تجهیزات مصرف‌کننده منتقل می‌کند.
قیمت دیگ روغن داغ چگونه تعیین می‌شود؟
قیمت به ظرفیت حرارتی، دمای کاری، نوع و جنس کویل، نوع مشعل، پمپ سیرکولاسیون، منبع انبساط، تابلو کنترل، تجهیزات ایمنی، جنس بدنه و تجهیزات جانبی بستگی دارد.
آیا ظرفیت دیگ روغن داغ همان حجم روغن آن است؟
خیر. ظرفیت حرارتی معمولاً به میزان توان انتقال حرارت دستگاه اشاره دارد، در حالی که حجم روغن مقدار سیال موجود در مدار است. این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند.
دیگ روغن داغ بهتر است افقی باشد یا عمودی؟
هیچ‌کدام به صورت مطلق بهتر نیستند. انتخاب افقی یا عمودی به ظرفیت، فضای نصب، دسترسی تعمیراتی، مسیر دودکش و الزامات پروژه بستگی دارد.
آیا می‌توان برای تمام دیگ‌های روغن داغ از یک نوع روغن استفاده کرد؟
خیر. روغن باید بر اساس محدوده دمایی، نوع سیستم، دمای توده‌ای و فیلم، ویسکوزیته و توصیه سازنده سیال انتخاب شود.
چرا پمپ سیرکولاسیون در دیگ روغن داغ اهمیت دارد؟
پمپ وظیفه گردش روغن در کویل و کل مدار را بر عهده دارد. دبی ناکافی می‌تواند انتقال حرارت را مختل کرده و باعث افزایش دمای موضعی روغن و کاهش عمر سیال شود.
منبع انبساط در سیستم روغن داغ چه کاری انجام می‌دهد؟
منبع انبساط فضای لازم برای تغییر حجم روغن در اثر افزایش و کاهش دما را فراهم می‌کند و در طراحی صحیح به پایداری مدار و شرایط مناسب گردش سیال کمک می‌کند.
آیا دیگ روغن داغ همان دیگ بخار است؟
خیر. دیگ بخار آب را به بخار تبدیل می‌کند، در حالی که در سیستم روغن حرارتی، یک سیال انتقال حرارت در مدار گردش کرده و انرژی را به مصرف‌کننده منتقل می‌کند.
دمای کاری دیگ روغن داغ همیشه 300 تا 350 درجه است؟
خیر. محدوده دمای کاری به نوع روغن، طراحی هیتر و نیاز فرآیند بستگی دارد. برخی سیالات برای دماهای متوسط و برخی برای محدوده‌های بسیار بالاتر طراحی شده‌اند.
برای تعیین ظرفیت دیگ روغن داغ چه اطلاعاتی لازم است؟
بار حرارتی، دمای رفت و برگشت، دبی روغن، نوع مصرف‌کننده، نوع سیال، نوع سوخت، شرایط کارکرد و مشخصات محل نصب از مهم‌ترین اطلاعات مورد نیاز هستند.
آیا قیمت یک دیگ روغن داغ آماده را می‌توان برای همه پروژه‌ها ملاک قرار داد؟
خیر. قیمت دستگاه بدون مشخص شدن محدوده تأمین و مشخصات فنی قابل مقایسه نیست. دو دستگاه با ظرفیت اسمی مشابه ممکن است از نظر تجهیزات، کنترل، کویل و پمپ تفاوت زیادی داشته باشند.
آیا روغن حرارتی نیاز به سرویس و آزمایش دوره‌ای دارد؟
بله. بررسی وضعیت روغن، کنترل دما و جریان، بازرسی تجهیزات و پایش عملکرد سیستم می‌تواند از تخریب زودهنگام سیال و ایجاد مشکلات عملیاتی جلوگیری کند.
جمع‌بندی؛ انتخاب دیگ روغن داغ بر اساس فرآیند، نه فقط قیمت
برای خرید دیگ روغن داغ، پایین‌ترین قیمت لزوماً بهترین انتخاب نیست. یک سیستم حرارتی زمانی اقتصادی است که بتواند بار مورد نیاز فرآیند را با کنترل مناسب، مصرف انرژی قابل قبول، ایمنی کافی و هزینه نگهداری منطقی تأمین کند.
مهم‌ترین پارامترهای انتخاب شامل ظرفیت حرارتی، دمای رفت و برگشت، نوع روغن، دبی گردش، طراحی کویل، نوع مشعل، پمپ سیرکولاسیون، منبع انبساط، سیستم کنترل و شرایط محل نصب هستند. همچنین باید مشخص شود قیمت اعلام‌شده دقیقاً شامل چه تجهیزاتی است.
در پروژه‌های صنعتی، بهترین روش این است که ابتدا مشخصات فرآیند و بار حرارتی تعیین شود و سپس هیتر و تجهیزات جانبی به صورت یک سیستم یکپارچه طراحی شوند. این رویکرد علاوه بر افزایش قابلیت اطمینان، از انتخاب بیش از حد بزرگ یا کوچک تجهیزات و هزینه‌های اضافی در زمان بهره‌برداری جلوگیری می‌کند.
ماشین‌سازی مشهد بخار می‌تواند بر مبنای مشخصات فرآیند، ظرفیت حرارتی و شرایط نصب، گزینه مناسب برای طراحی و ساخت سیستم روغن حرارتی را بررسی کند و تجهیزات اصلی و جانبی موردنیاز پروژه را متناسب با کاربرد مشخص نماید.
