دیگ بخار یکی از تجهیزات کلیدی در بسیاری از واحدهای صنعتی است و عملکرد مطمئن آن به عوامل مختلفی مانند کیفیت ساخت، تنظیم مشعل، کنترل فشار، نگهداری منظم و به ویژه کیفیت آب تغذیه بستگی دارد. آب نامناسب می تواند موجب تشکیل رسوب، خوردگی، افزایش مصرف سوخت، کاهش ظرفیت تولید بخار و در شرایط نامطلوب، آسیب جدی به سطوح گرم شونده شود. به همین دلیل، انتخاب روش مناسب تصفیه آب باید بخشی از طراحی و بهره برداری هر سیستم بخار باشد، نه اقدامی که تنها پس از مشاهده رسوب انجام شود.
یکی از تجهیزاتی که برای کنترل رسوب در بازار معرفی می شود، واحد مغناطیسی یا الکترومغناطیسی تصفیه آب است. فروشندگان این تجهیزات گاهی ادعا می کنند که عبور آب از میدان مغناطیسی، رسوب را از بین می برد یا نیاز به روش های متداول تصفیه را حذف می کند. با این حال، شواهد علمی درباره میزان اثرگذاری این فناوری در شرایط مختلف یکسان نیست و نتیجه به ترکیب شیمیایی آب، شدت و نوع میدان، سرعت جریان، دما، هندسه لوله و شرایط بهره برداری بستگی دارد.
در این مقاله، روش های کنترل رسوب و خوردگی در دیگ بخار، نحوه عملکرد واحدهای مغناطیسی، محدودیت های این فناوری، تفاوت آن با سختی گیر و سیستم اسمز معکوس و معیارهای انتخاب تجهیزات تصفیه آب را بررسی می کنیم. همچنین نکات مهم برای خرید دیگ بخار و نگهداری ایمن آن توضیح داده شده است. برای آشنایی با انواع دستگاه ها و مشخصات آنها می توانید صفحه تجهیزات کمکی دیگ بخار را نیز مطالعه کنید.
اهمیت تصفیه آب در دیگ بخار صنعتی
در دیگ بخار، بخشی از آب تغذیه به بخار تبدیل می شود و املاح غیر فرار موجود در آن عمدتا در آب باقی می مانند. با ادامه تولید بخار، غلظت مواد محلول در آب داخل دیگ افزایش پیدا می کند. اگر این غلظت کنترل نشود، ممکن است رسوب، کف کردن، انتقال قطرات آب همراه بخار یا مشکلات خوردگی ایجاد شود. میزان حساسیت سیستم به این عوامل به فشار کاری، طراحی بویلر، کیفیت آب ورودی و شرایط بهره برداری وابسته است.
رسوب روی سطوح انتقال حرارت مانند یک لایه مقاوم در برابر انتقال گرما عمل می کند. در نتیجه، انتقال انرژی از گازهای داغ به آب دشوارتر می شود و ممکن است دمای فلز زیر رسوب بالا برود. این وضعیت علاوه بر کاهش راندمان، می تواند تنش حرارتی و خطر آسیب به کوره یا لوله ها را افزایش دهد. بنابراین، کنترل رسوب فقط برای کاهش هزینه سوخت نیست؛ بلکه با ایمنی و عمر مفید تجهیز نیز ارتباط دارد.
پیامدهای تصفیه نامناسب آب دیگ بخار
- افزایش مصرف سوخت: رسوب و آلودگی سطوح انتقال حرارت می تواند باعث کاهش کارایی انتقال انرژی شود.
- کاهش ظرفیت تولید بخار: بویلر ممکن است برای تامین بار مورد نیاز مجبور به کارکرد طولانی تر یا با بار بالاتر شود.
- خوردگی فلزات: اکسیژن محلول، شرایط نامناسب شیمیایی و آلودگی آب می توانند خوردگی را تشدید کنند.
- افزایش هزینه تعمیرات: تمیزکاری، تعمیر یا تعویض قطعات آسیب دیده هزینه بر است و ممکن است موجب توقف تولید شود.
- کاهش کیفیت بخار: کف کردن و انتقال قطرات آب می تواند باعث ورود مواد نامطلوب به خطوط بخار و تجهیزات مصرف کننده شود.
- افزایش خطر خرابی جدی: رسوب شدید یا افت سطح آب در شرایط نامناسب می تواند به داغ شدن بیش از حد سطوح فلزی منجر شود.
برای جلوگیری از این مشکلات، ابتدا باید کیفیت آب خام و شرایط واقعی سیستم بررسی شود. انتخاب یک دستگاه تصفیه صرفا بر اساس قیمت یا تبلیغات فروشنده، بدون شناخت ترکیب آب و الزامات بویلر، ممکن است نتیجه مطلوبی نداشته باشد.
رسوب دیگ بخار چگونه تشکیل می شود؟
رسوب زمانی ایجاد می شود که برخی ترکیبات موجود در آب، در شرایط دما، فشار و غلظت مشخص از حالت محلول خارج شوند و روی سطوح داخلی دیگ، لوله ها یا تجهیزات انتقال حرارت باقی بمانند. ترکیبات کلسیم و منیزیم از عوامل رایج تشکیل رسوب هستند، اما نوع رسوب به شیمی آب محدود به سختی نیست. سیلیس، ترکیبات آهن، محصولات خوردگی و مواد معلق نیز می توانند در تشکیل لایه های رسوبی یا لجن نقش داشته باشند.
سختی آب و نقش کلسیم و منیزیم
سختی آب عمدتا به وجود یون های کلسیم و منیزیم مربوط است. در شرایط مناسب، این یون ها می توانند در تشکیل رسوبات معدنی مشارکت کنند. با افزایش دما و تغییر تعادل شیمیایی، بعضی ترکیبات کربناتی کمتر در آب باقی می مانند و تمایل بیشتری به تشکیل رسوب پیدا می کنند. در سیستم های بخار، افزایش غلظت املاح به دلیل تبخیر آب می تواند این مسئله را تشدید کند.
با این حال، همه رسوبات از یک جنس نیستند و روش کنترل آنها نیز یکسان نیست. برای مثال، رسوب کربناتی، رسوب سیلیسی و لجن ناشی از مواد معلق ممکن است به راهکارهای متفاوتی نیاز داشته باشند. به همین دلیل، تحلیل نمونه آب و در صورت لزوم بررسی رسوب موجود، پیش از انتخاب روش تصفیه اهمیت دارد.
تفاوت رسوب با خوردگی
رسوب به تجمع مواد روی سطح گفته می شود، در حالی که خوردگی به تخریب تدریجی فلز بر اثر واکنش های شیمیایی یا الکتروشیمیایی مربوط است. این دو پدیده می توانند همزمان رخ دهند، اما یکسان نیستند. وجود رسوب ممکن است شرایط موضعی نامناسبی ایجاد کند و به خوردگی زیر رسوب کمک کند؛ از طرف دیگر، محصولات خوردگی نیز می توانند به صورت ذرات وارد آب شوند و در نقاط مختلف سیستم تجمع پیدا کنند.
بنابراین، تجهیزی که تنها برای کاهش رسوب تبلیغ می شود، لزوما نمی تواند خوردگی را کنترل کند. مدیریت خوردگی ممکن است به کنترل اکسیژن محلول، تنظیم شیمی آب، انتخاب مواد مناسب، کنترل نشتی و استفاده از برنامه شیمیایی سازگار با نوع بویلر نیاز داشته باشد.
واحد مغناطیسی تصفیه آب چیست؟
واحد مغناطیسی تصفیه آب دستگاهی است که آب از داخل یا مجاورت یک میدان مغناطیسی عبور می کند. در مدل های دارای آهنربای دائمی، میدان مغناطیسی با استفاده از آهنربا ایجاد می شود. در مدل های الکترومغناطیسی، میدان می تواند به کمک سیم پیچ و جریان الکتریکی تولید شود. مشخصات میدان، آرایش قطعات، مدت تماس آب با میدان و وضعیت هیدرولیکی دستگاه در هر محصول متفاوت است.
هدف اعلام شده برای بسیاری از این دستگاه ها، تغییر رفتار تشکیل بلورهای معدنی یا کاهش چسبیدن رسوب به سطح لوله هاست. برخی مطالعات آزمایشگاهی و صنعتی در شرایط مشخص، تغییراتی در شکل بلورها یا محل تشکیل رسوب گزارش کرده اند؛ اما میزان اثرگذاری در همه آب ها و سیستم ها یکسان نیست. همچنین، عبور آب از میدان مغناطیسی به معنی حذف فیزیکی یون های کلسیم، منیزیم یا سایر املاح محلول نیست.
این تفاوت بسیار مهم است. در روش هایی مانند سختی گیری تبادل یونی، یون های ایجاد کننده سختی از جریان آب حذف یا با یون های دیگری مبادله می شوند. در سیستم اسمز معکوس نیز بخشی از مواد محلول از آب محصول جدا می شوند. اما دستگاه مغناطیسی متداول به خودی خود فرآیند جداسازی نمک های محلول را انجام نمی دهد؛ بنابراین نباید آن را بدون بررسی فنی معادل سختی گیر یا نمک زدایی در نظر گرفت.
آیا تصفیه آب مغناطیسی برای دیگ بخار موثر است؟
پاسخ فنی این است که اثرگذاری این فناوری را نمی توان بدون در نظر گرفتن شرایط کاربرد، قطعی و عمومی دانست. بررسی های علمی درباره کنترل رسوب با میدان مغناطیسی نتایج متفاوتی گزارش کرده اند. بعضی آزمایش ها در شرایط مشخص، تغییر در نحوه تبلور مواد معدنی یا میزان رسوب روی سطح را نشان داده اند؛ در مقابل، برخی آزمون ها اثر قابل اندازه گیری یا تکرارپذیری کافی پیدا نکرده اند.
علت تفاوت نتایج می تواند به ترکیب آب، غلظت مواد معدنی، دما، سرعت جریان، شدت میدان، جنس لوله ها، زمان تماس و روش ارزیابی مربوط باشد. علاوه بر این، کاهش رسوب روی یک سطح لزوما به معنای حذف املاح از آب نیست. در بعضی شرایط ممکن است محل یا شکل رسوب تغییر کند، بدون آنکه سختی کل یا مقدار مواد محلول کاهش پیدا کرده باشد.
برای همین، اگر قرار است واحد مغناطیسی در یک کارخانه استفاده شود، باید آن را بر اساس داده های عملکردی همان سیستم ارزیابی کرد. ادعای فروشنده درباره کاهش رسوب، کاهش مصرف سوخت یا حذف نیاز به مواد شیمیایی باید با روش آزمون روشن و نتایج قابل بررسی همراه باشد. بهتر است پیش از خرید، معیارهای موفقیت، مدت آزمون، پارامترهای اندازه گیری و شرایط بازگشت سرمایه مشخص شوند.
چه چیزهایی را باید در ارزیابی دستگاه مغناطیسی اندازه گیری کرد؟
- سختی آب ورودی و خروجی، در صورت مرتبط بودن با هدف آزمون.
- هدایت الکتریکی و مواد جامد محلول یا TDS، با توجه به روش اندازه گیری.
- میزان رسوب تشکیل شده در یک دوره زمانی مشخص.
- افت فشار فیلترها و خطوط، در صورت وجود احتمال گرفتگی.
- مصرف سوخت و میزان تولید بخار در شرایط کاری قابل مقایسه.
- مقدار آب تخلیه شده از دیگ و وضعیت شیمیایی آب بویلر.
- هزینه های نگهداری و تغییرات نیاز به پاک سازی سطوح.
برای معتبر بودن مقایسه، شرایط کار قبل و بعد از نصب باید تا حد امکان مشابه باشند. تغییر همزمان مشعل، بار بویلر، برنامه مواد شیمیایی یا کیفیت آب خام می تواند نتیجه را تحت تاثیر قرار دهد. بدون کنترل این عوامل، نسبت دادن هر تغییر به دستگاه مغناطیسی دشوار خواهد بود.
آیا واحد مغناطیسی می تواند جایگزین سختی گیر شود؟
در اغلب کاربردهای صنعتی، پاسخ این پرسش را باید بر اساس الزامات آب تغذیه بویلر و عملکرد اثبات شده تجهیزات داد. سختی گیر تبادل یونی برای کاهش سختی کلسیم و منیزیم طراحی شده است. این دستگاه با عبور آب از بستر رزین، یون های ایجاد کننده سختی را با یون های دیگر مبادله می کند. در مقابل، واحد مغناطیسی معمولی سختی را به معنای شیمیایی حذف نمی کند و مقدار یون های محلول را لزوما پایین نمی آورد.
دیگ بخار به کیفیت آب مشخصی نیاز دارد که با فشار کاری، طراحی، نوع بویلر و دستورالعمل سازنده مرتبط است. اگر مشخصات آب تغذیه مستلزم کاهش سختی باشد، استفاده از دستگاهی که حذف سختی آن اثبات نشده است می تواند ریسک رسوب را باقی بگذارد. به همین دلیل، نباید سختی گیر را صرفا به دلیل نصب یک واحد مغناطیسی از مدار خارج کرد.
| روش تصفیه | کارکرد اصلی | محدودیت یا نکته مهم |
|---|
| واحد مغناطیسی یا الکترومغناطیسی |
تلاش برای تغییر رفتار تشکیل یا چسبیدن رسوب در شرایط مشخص |
اثرگذاری وابسته به شرایط است و حذف سختی یا TDS را تضمین نمی کند. |
| سختی گیر تبادل یونی |
کاهش یون های کلسیم و منیزیم |
به احیا، مصرف نمک و کنترل کیفیت خروجی نیاز دارد. |
| اسمز معکوس |
کاهش بخش قابل توجهی از املاح محلول و برخی ناخالصی ها |
به پیش تصفیه، کنترل فشار، مدیریت پساب و نگهداری غشا نیاز دارد. |
| فیلتر ذرات |
کاهش ذرات معلق بر اساس اندازه و نوع فیلتر |
معمولا سختی محلول را حذف نمی کند. |
| تصفیه شیمیایی متناسب با بویلر |
کنترل برخی شرایط رسوب گذاری و خوردگی در چارچوب برنامه آب |
نوع ماده و مقدار مصرف باید توسط متخصص و بر اساس آزمون تعیین شود. |
این روش ها گاهی به صورت ترکیبی استفاده می شوند. برای مثال، یک سیستم می تواند شامل فیلتر ذرات، سختی گیر، مخزن آب تغذیه و برنامه شیمیایی داخلی بویلر باشد. در بعضی پروژه ها، اسمز معکوس نیز برای کاهش مواد محلول اضافه می شود. ترتیب و ترکیب تجهیزات باید بر اساس آزمایش آب و الزامات سیستم طراحی شود.
مراحل اصلی تصفیه آب دیگ بخار
تصفیه مناسب آب دیگ بخار معمولا با یک دستگاه واحد انجام نمی شود. هدف، رساندن آب تغذیه به شرایط مورد نیاز بویلر و حفظ کیفیت آب در طول بهره برداری است. انتخاب تجهیزات به کیفیت آب خام، ظرفیت تولید بخار، فشار کاری، میزان برگشت میعانات و نوع فرایند وابسته است.
۱. آزمایش آب خام
در آغاز باید نمونه آب از منبع واقعی تامین جمع آوری و آزمایش شود. پارامترهای مورد نیاز می توانند شامل سختی کل، قلیائیت، pH، هدایت الکتریکی، مواد جامد محلول، سیلیس، آهن، کلرید و در صورت نیاز اکسیژن محلول باشند. همه پارامترها برای همه پروژه ها به یک اندازه ضروری نیستند؛ آزمایش باید با توجه به طراحی و توصیه متخصص آب انتخاب شود.
۲. حذف ذرات معلق
فیلتر مناسب می تواند شن، زنگ زدگی و بخشی از ذرات معلق را از آب جدا کند. انتخاب نوع فیلتر به اندازه ذرات، دبی آب و افت فشار مجاز بستگی دارد. فیلتر ذرات جایگزین سختی گیر یا سامانه حذف املاح محلول نیست. همچنین باید برنامه شستشو یا تعویض فیلتر بر اساس فشار تفاضلی و دستورالعمل سازنده مشخص باشد.
۳. کاهش سختی
اگر آزمایش آب و مشخصات بویلر نشان دهد که سختی باید کاهش یابد، سختی گیر تبادل یونی یکی از روش های متداول است. ظرفیت رزین، دبی طراحی، سختی آب ورودی و فاصله بین دوره های احیا باید محاسبه شوند. در زمان احیا، محلول نمک برای بازگرداندن ظرفیت تبادل رزین استفاده می شود و پساب حاصل باید به شکل مناسب مدیریت شود.
۴. کاهش مواد محلول در صورت نیاز
در مواردی که کاهش بیشتر مواد محلول لازم باشد، می توان گزینه هایی مانند اسمز معکوس یا روش های دیگر نمک زدایی را بررسی کرد. انتخاب این تجهیزات باید با توجه به کیفیت آب مورد نیاز، میزان بازیابی آب، نوع غشا، مصرف انرژی و کیفیت پساب انجام شود. نصب اسمز معکوس بدون طراحی پیش تصفیه مناسب می تواند باعث گرفتگی یا کاهش عمر غشا شود.
۵. کنترل شیمی آب داخل بویلر
حتی پس از پیش تصفیه آب، کنترل شیمی آب داخل دیگ اهمیت دارد. با تبخیر آب، برخی مواد محلول در بویلر تغلیظ می شوند. برنامه کنترل می تواند شامل پایش هدایت الکتریکی، اندازه گیری پارامترهای شیمیایی مرتبط، تخلیه کنترل شده و تزریق مواد مجاز متناسب با طراحی باشد. برنامه دقیق باید توسط متخصص تصفیه آب و بر اساس مشخصات سازنده تدوین شود.
نقش تخلیه کنترل شده آب در کاهش رسوب
تخلیه کنترل شده آب بویلر که با نام Blowdown شناخته می شود، برای کاهش غلظت مواد محلول و خارج کردن بخشی از مواد معلق انجام می شود. هنگام تولید بخار، آب به بخار تبدیل می شود، اما بسیاری از املاح در بویلر باقی می مانند. تخلیه بخشی از آب و جایگزینی آن با آب تغذیه، به کنترل غلظت کمک می کند.
تخلیه کمتر از مقدار مورد نیاز ممکن است به افزایش غلظت املاح، تشکیل رسوب یا انتقال قطرات آب همراه بخار منجر شود. از سوی دیگر، تخلیه بیش از حد باعث هدررفت آب، انرژی حرارتی و مواد شیمیایی می شود. به همین دلیل، مقدار تخلیه باید بر اساس کیفیت آب، هدایت الکتریکی، فشار کاری و برنامه تصفیه تنظیم شود؛ یک نرخ ثابت برای تمام دیگ ها مناسب نیست.
در برخی سیستم ها از کنترل کننده خودکار تخلیه استفاده می شود که با اندازه گیری هدایت الکتریکی یا پارامتر مرتبط، فرمان لازم را صادر می کند. استفاده از کنترل خودکار می تواند دقت مدیریت آب را افزایش دهد، اما تجهیزات اندازه گیری باید کالیبره و عملکرد آنها به صورت دوره ای بررسی شود. تخلیه بویلر نیز باید طبق دستورالعمل سازنده و رویه ایمن محل انجام شود.
کیفیت آب و خوردگی در سیستم بخار
کنترل رسوب بدون مدیریت خوردگی، برنامه کاملی برای تصفیه آب نیست. اکسیژن محلول، pH نامناسب، آلودگی های وارد شده از فرایند و برخی شرایط شیمیایی می توانند به خوردگی در بویلر، خطوط آب تغذیه و سیستم برگشت میعانات کمک کنند. محصولات خوردگی ممکن است به صورت ذرات وارد آب شوند و در بخش هایی از سیستم رسوب کنند.
در بسیاری از سیستم های صنعتی، برنامه تصفیه شامل بررسی اکسیژن محلول، کنترل پارامترهای شیمیایی و استفاده از روش های مناسب برای حفاظت از فلزات است. انتخاب ماده شیمیایی و میزان تزریق آن به نوع بویلر، کیفیت آب، فشار کاری و الزامات فرایند بستگی دارد. استفاده خودسرانه از مواد شیمیایی می تواند مشکل را تشدید کند یا با الزامات کیفیت بخار ناسازگار باشد.
نکته مهم این است که هیچ دستگاه مغناطیسی را نباید صرفا بر اساس تبلیغات، تضمین کننده حذف خوردگی دانست. برای کاهش خوردگی باید علت آن شناسایی شود و راهکار متناسب با شرایط واقعی سیستم به کار رود. در صورت مشاهده کاهش غیرعادی ضخامت فلز، نشتی یا محصولات خوردگی، بررسی تخصصی ضروری است.
نکات مهم در نصب واحدهای مغناطیسی تصفیه آب
اگر پس از بررسی فنی تصمیم به نصب واحد مغناطیسی گرفته شود، باید دستورالعمل همان محصول مبنای نصب باشد. موقعیت نصب، جهت جریان، دبی آب، جنس لوله، فاصله از تجهیزات دیگر و شرایط دمایی می توانند بر عملکرد و دوام دستگاه اثر بگذارند. نمی توان یک محل نصب مشخص را برای همه محصولات و همه سیستم ها بهترین محل دانست.
بررسی آهن و ذرات موجود در آب
آهن موجود در آب ممکن است به شکل محلول یا ذرات معلق وجود داشته باشد. رفتار این دو شکل یکسان نیست و مقدار آهن به تنهایی تعیین نمی کند که دستگاه مغناطیسی مسدود خواهد شد یا خیر. در سیستم هایی که ذرات آهن یا زنگ زدگی وجود دارد، آزمایش آب و بررسی نیاز به فیلتر یا جداساز مناسب اهمیت دارد. هر عدد مشخصی برای آهن باید بر اساس مشخصات سازنده و شرایط واقعی ارزیابی شود، نه به عنوان حد عمومی برای تمام واحدهای مغناطیسی.
فیلتر کردن آب پیش از دستگاه
در صورت وجود ذرات معلق، نصب فیلتر مناسب می تواند از ورود بخشی از ذرات به تجهیزات پایین دست جلوگیری کند. انتخاب فیلتر باید بر اساس اندازه ذرات، دبی و افت فشار انجام شود. فیلتر کردن آب به خودی خود اثر مغناطیسی را تضمین نمی کند و جایگزین آزمایش عملکرد دستگاه نیست. همچنین لازم است زمان تمیزکاری و تعویض فیلتر مشخص باشد.
دما، فشار و دبی آب
واحدهای مغناطیسی مختلف ممکن است محدوده مجاز متفاوتی برای دما، فشار و سرعت جریان داشته باشند. پیش از نصب باید مشخصات سازنده بررسی شود و اطمینان حاصل شود که دستگاه برای شرایط واقعی پروژه طراحی شده است. افزایش دبی یا تغییر شرایط جریان می تواند زمان تماس آب با میدان را تغییر دهد و نتیجه را تحت تاثیر قرار دهد.
نیاز به هوادهی یا تبادل حرارتی
برخی توصیه های تجاری درباره واحدهای مغناطیسی، ادعاهایی کلی درباره اثر هوادهی، فشار یا تبادل حرارتی مطرح می کنند. این موارد را نباید بدون پشتوانه فنی به تمام سیستم ها تعمیم داد. هوادهی آب می تواند اکسیژن محلول را افزایش دهد و از این نظر برای برخی مدارهای حساس به خوردگی اهمیت دارد، اما این موضوع با اثبات یا رد اثر مغناطیسی یکسان نیست. هر تغییری در فرایند باید بر اساس هدف عملیاتی و ارزیابی متخصص انجام شود.
محل نصب در مدار پمپ
محل نصب باید با توجه به دستورالعمل سازنده، فشار مجاز، دبی، شرایط مکش و دهش پمپ و فضای سرویس تعیین شود. نصب در سمت دهش پمپ برای همه دستگاه ها یک الزام عمومی نیست. در برخی سامانه ها محل مناسب می تواند به ویژگی های هیدرولیکی و طراحی تجهیزات وابسته باشد. بنابراین، تصمیم نهایی باید پس از بررسی نقشه مدار و مشخصات فنی گرفته شود.
آیا واحد مغناطیسی رسوبات قدیمی را حذف می کند؟
ادعای حذف رسوبات قدیمی یکی از ادعاهایی است که باید با احتیاط بررسی شود. عبور آب از میدان مغناطیسی به معنی حل شدن خودکار لایه های رسوب سخت و جدا شدن آنها از سطح نیست. اگر داخل بویلر یا مبدل حرارتی رسوب قدیمی وجود داشته باشد، روش مناسب پاک سازی به جنس رسوب، ضخامت آن، جنس فلز پایه و دستورالعمل سازنده وابسته است.
رسوب زدایی مکانیکی یا شیمیایی باید توسط افراد متخصص و با توجه به جنس و وضعیت تجهیز انجام شود. ماده رسوب زدا یا روش مکانیکی نامناسب می تواند به فلز، پوشش ها، جوش ها یا قطعات حساس آسیب برساند. پیش از پاک سازی، تشخیص نوع رسوب و ارزیابی وضعیت تجهیز اهمیت دارد.
اگر پس از نصب واحد مغناطیسی، رسوب کمتری در یک بخش دیده شود، برای نتیجه گیری باید شرایط کاری و معیارهای اندازه گیری ثبت شوند. مشاهده ظاهری به تنهایی برای اثبات حذف رسوب یا افزایش عمر بویلر کافی نیست. در کاربرد صنعتی، تصمیم اقتصادی باید بر اساس اندازه گیری و سابقه عملکرد انجام شود.
برج خنک کننده چه تفاوتی با مدار آب دیگ بخار دارد؟
برج خنک کننده و دیگ بخار هر دو به کنترل کیفیت آب نیاز دارند، اما شرایط کاری آنها یکسان نیست. در برج خنک کننده، بخشی از آب تبخیر می شود و مواد محلول باقی مانده در آب گردش می توانند غلیظ تر شوند. به همین دلیل، کنترل چرخه های تغلیظ و تخلیه بخشی از آب برای مدیریت رسوب و خوردگی اهمیت دارد.
در دیگ بخار نیز تبخیر آب موجب تغلیظ املاح می شود، اما فشار، دما، کیفیت بخار و الزامات ایمنی می توانند بسیار متفاوت باشند. بنابراین، راهکارهای مناسب برج خنک کننده را نباید بدون بررسی به بویلر منتقل کرد. واحد مغناطیسی که برای یک مدار خنک کاری بررسی شده است، لزوما برای آب تغذیه دیگ بخار مناسب نیست.
در هر دو سیستم، کنترل کیفیت آب، بررسی نشتی، مدیریت تخلیه و نگهداری تجهیزات اهمیت دارد. با این حال، برنامه تصفیه باید برای هر مدار جداگانه و با توجه به شرایط عملیاتی آن طراحی شود.
مزایا و محدودیت های احتمالی واحدهای مغناطیسی
یکی از دلایل توجه به واحدهای مغناطیسی، ساختار نسبتا ساده بعضی از مدل هاست. دستگاه های دارای آهنربای دائمی ممکن است برای کارکرد خود به برق یا تزریق مواد شیمیایی نیاز نداشته باشند. با این حال، این ویژگی ها به معنی حذف تمام هزینه های بهره برداری یا تضمین اثرگذاری نیستند. هزینه نصب، بازرسی، تعویض قطعات، آزمون عملکرد و احتمال نیاز به روش های تکمیلی نیز باید در نظر گرفته شوند.
مزایای بالقوه
- در مدل های دارای آهنربای دائمی، ممکن است برای ایجاد میدان به برق مصرفی نیاز نباشد.
- بعضی مدل ها قطعات متحرک کمی دارند و از نظر سازه ای ساده هستند.
- در شرایط مشخص و پس از آزمون، ممکن است در کنار سایر روش ها به مدیریت رسوب کمک کنند.
- اگر عملکرد دستگاه در کاربرد مورد نظر اثبات شود، امکان بررسی آن به عنوان بخشی از برنامه کنترل رسوب وجود دارد.
محدودیت ها و مواردی که باید بررسی شوند
- اثرگذاری در همه شرایط یکسان نیست و به ترکیب آب و شرایط بهره برداری وابسته است.
- دستگاه مغناطیسی متداول سختی آب را به معنای حذف یون های کلسیم و منیزیم کاهش نمی دهد.
- نمی توان آن را به صورت عمومی جایگزین سختی گیر، اسمز معکوس یا برنامه شیمیایی بویلر دانست.
- ادعاهای مربوط به حذف رسوب قدیمی، کاهش خوردگی یا افزایش قطعی راندمان نیاز به شواهد مشخص دارند.
- نبود قطعات متحرک به معنی بی نیازی کامل از بازرسی و پایش عملکرد نیست.
در نتیجه، تصمیم خرید باید بر پایه نیاز واقعی سیستم و مدارک فنی باشد. اگر فروشنده ادعای کاهش مصرف سوخت یا حذف کامل رسوب را مطرح می کند، از او بخواهید روش آزمون، شرایط مرجع، داده های قبل و بعد و محدودیت های محصول را ارائه کند.
راهنمای انتخاب تجهیزات تصفیه آب برای دیگ بخار
انتخاب تجهیزات تصفیه آب باید از شناخت منبع آب و نیاز بویلر شروع شود. خرید دستگاه بدون بررسی آب خام ممکن است باعث شود سیستم بیش از حد پیچیده یا برعکس، برای حفاظت از بویلر ناکافی باشد. بهتر است پیش از سفارش، یک گزارش فنی شامل کیفیت آب، ظرفیت تولید بخار، فشار کاری، میزان مصرف آب و شرایط برگشت میعانات تهیه شود.
ظرفیت سیستم تصفیه
ظرفیت تصفیه باید بر اساس دبی مورد نیاز و الگوی مصرف آب تعیین شود. در محاسبات باید آب مورد نیاز برای تولید بخار، تخلیه بویلر، شستشو و سایر مصارف مرتبط در نظر گرفته شود. اگر ظرفیت دستگاه تصفیه کمتر از نیاز باشد، ممکن است مخزن آب تغذیه در زمان اوج مصرف خالی شود یا کیفیت آب خروجی ناپایدار بماند.
کیفیت آب خروجی
در مشخصات فنی باید کیفیت مورد انتظار آب خروجی به صورت قابل اندازه گیری بیان شود. برای سختی گیر، میزان سختی خروجی اهمیت دارد؛ برای اسمز معکوس، هدایت الکتریکی و درصد حذف املاح می توانند شاخص های مرتبط باشند. برای واحد مغناطیسی، اگر هدف کنترل رسوب است، معیار باید به شکل نتیجه قابل اندازه گیری در سیستم واقعی تعریف شود، نه صرفا بر اساس وجود میدان مغناطیسی.
هزینه اولیه و هزینه بهره برداری
هزینه واقعی سیستم شامل خرید دستگاه، نصب، لوله کشی، تجهیزات اندازه گیری، مواد مصرفی، انرژی، شستشو، احیا، تعویض فیلتر یا غشا و هزینه های سرویس است. برای مثال، سختی گیر به نمک و برنامه احیا نیاز دارد، در حالی که اسمز معکوس ممکن است هزینه برق و مدیریت پساب داشته باشد. مقایسه باید کل هزینه چرخه عمر را در نظر بگیرد.
سازگاری با بویلر
مشخصات آب مورد نیاز را باید از سازنده دیگ بخار یا متخصص مسئول طراحی دریافت کرد. فشار کاری، نوع بویلر، نرخ تولید بخار و شرایط فرایند بر الزامات آب اثر می گذارند. یک راهکار مناسب برای دیگ کم فشار ممکن است برای بویلر صنعتی با فشار بالاتر کافی نباشد. انتخاب نهایی باید با الزامات فنی دستگاه و مقررات قابل اعمال هماهنگ باشد.

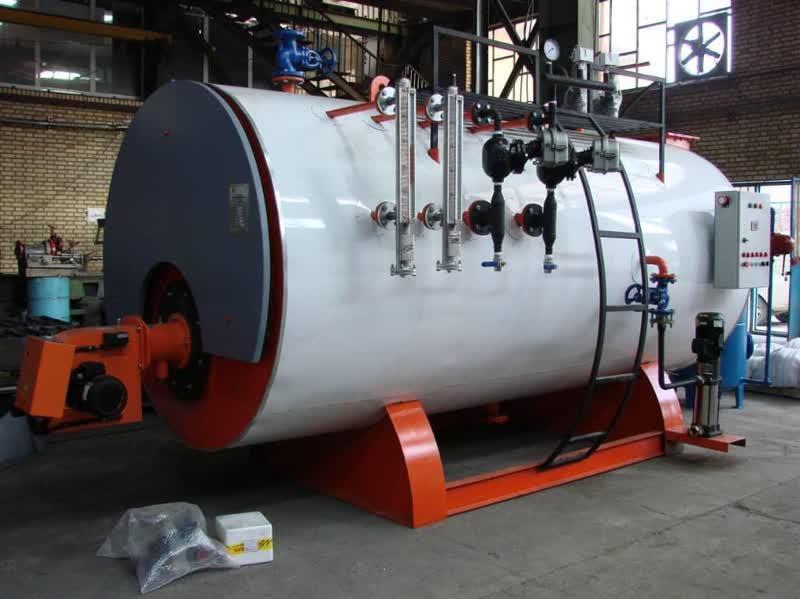

نکات مهم هنگام خرید دیگ بخار
تصفیه آب تنها یکی از عوامل عملکرد مطمئن دیگ بخار است. هنگام خرید بویلر باید ظرفیت تولید، فشار کاری، نوع طراحی، مصرف سوخت، تجهیزات ایمنی، مدارک ساخت، خدمات پس از فروش و هزینه نگهداری نیز بررسی شوند. انتخاب درست به کاهش توقف تولید و افزایش قابلیت اطمینان سیستم کمک می کند.
ظرفیت و فشار کاری
ظرفیت تولید بخار باید با توجه به مصرف واقعی فرایند تعیین شود. در محاسبه ظرفیت، مقدار مصرف تجهیزات، همزمانی مصرف، فشار مورد نیاز و تغییرات بار در طول روز باید لحاظ شوند. ظرفیت بیش از حد ممکن است هزینه خرید و بهره برداری را افزایش دهد، در حالی که ظرفیت کمتر از نیاز باعث افت فشار و اختلال در تولید می شود.
فشار طراحی، فشار کاری مجاز و فشار عادی بهره برداری مفاهیم متفاوتی هستند. این مقادیر باید در اسناد فنی به شکل روشن درج شده باشند. افزایش فشار کاری برای جبران افت فشار ناشی از طراحی نامناسب خطوط، راهکار قابل توصیه ای نیست و باید توسط طراح بررسی شود.
کیفیت ساخت و مدارک فنی
جنس و ضخامت مواد، کیفیت جوشکاری، طراحی کوره و سطوح انتقال حرارت و نتایج بازرسی بر ایمنی دستگاه اثر دارند. از سازنده بخواهید مشخصات فنی، مدارک مربوط به مواد، گزارش آزمون ها و اطلاعات تجهیزات حفاظتی را ارائه کند. ادعای انطباق با یک استاندارد باید با مدارک قابل بررسی و دامنه واقعی آن پشتیبانی شود.
تجهیزات کنترلی و ایمنی
دیگ بخار باید با تجهیزات حفاظتی متناسب با طراحی خود عرضه شود. این تجهیزات ممکن است شامل شیر اطمینان، نشانگر و کنترل کننده سطح آب، قطع کن سطح پایین، کنترل فشار، محدود کننده مستقل فشار بالا و سامانه تشخیص شعله باشند. وجود این تجهیزات به تنهایی کافی نیست؛ نصب، آزمون عملکرد و نگهداری صحیح آنها نیز اهمیت دارد.
خدمات پس از فروش
پیش از خرید، وضعیت تامین قطعات، شرایط ضمانت، دسترسی به سرویس کار آموزش دیده و زمان پاسخگویی در صورت خرابی را بررسی کنید. در سیستم های صنعتی، توقف طولانی مدت بویلر ممکن است هزینه زیادی ایجاد کند. بنابراین، پشتیبانی فنی و امکان تامین قطعات در طول عمر دستگاه بخشی از ارزیابی اقتصادی خرید است.
برای آشنایی با معیارهای انتخاب دستگاه های کوچک تر، مقاله خرید دیگ بخار کوچک را مطالعه کنید. همچنین مطلب فرمول محاسبه دیگ بخار می تواند برای شناخت عوامل موثر بر تعیین ظرفیت مفید باشد. در کاربردهای مرتبط با استخر نیز شرایط مصرف و نوع تجهیز باید به صورت جداگانه بررسی شوند؛ برای اطلاعات بیشتر به صفحه قیمت دیگ بخار برای استخر مراجعه کنید.
برنامه نگهداری برای کنترل رسوب و افزایش عمر بویلر
نگهداری موثر از دیگ بخار به ثبت اطلاعات و پایش مداوم وابسته است. اگر فقط هنگام افت عملکرد به سیستم رسیدگی شود، ممکن است رسوب یا خوردگی پیشرفت کرده باشد. برنامه نگهداری باید بر اساس توصیه سازنده و شرایط واقعی سیستم تنظیم شود و مسئولیت هر فعالیت مشخص باشد.
- ثبت نتایج آزمایش آب خام، آب تغذیه و آب داخل بویلر طبق برنامه تعیین شده.
- پایش هدایت الکتریکی و سایر شاخص های مرتبط با کیفیت آب.
- بررسی عملکرد سختی گیر و کیفیت آب خروجی از آن.
- بازرسی فیلترها و تعویض یا شستشوی آنها بر اساس افت فشار و دستورالعمل سازنده.
- بررسی وضعیت مشعل، دمای دود و عملکرد تجهیزات کنترلی.
- پایش نشتی آب، بخار و میعانات در خطوط و اتصالات قابل دسترس.
- اجرای تخلیه کنترل شده طبق دستورالعمل و برنامه شیمی آب.
- ثبت مصرف سوخت، مقدار تولید بخار و تغییرات غیرعادی عملکرد.
- بازرسی دوره ای سطوح انتقال حرارت و پاک سازی آنها در صورت نیاز.
- بررسی و آزمون تجهیزات حفاظتی توسط افراد دارای صلاحیت.
هیچ فعالیتی در داخل بویلر یا روی تجهیزات تحت فشار نباید بدون ایمن سازی مناسب انجام شود. پیش از باز کردن اتصالات، درهای بازرسی یا قطعات مرتبط، باید دستگاه طبق دستورالعمل خاموش، از منابع انرژی جدا و از کاهش فشار و دمای ایمن آن اطمینان حاصل شود. آزمون تجهیزات ایمنی نیز باید مطابق رویه سازنده و مقررات مربوط انجام شود.
اشتباهات رایج در خرید و استفاده از دستگاه های مغناطیسی
اعتماد به ادعای حذف کامل رسوب
هیچ ادعای عمومی درباره حذف کامل رسوب نباید بدون داده معتبر پذیرفته شود. عملکرد دستگاه باید در شرایط واقعی سیستم بررسی شود و محدودیت های آن نیز مشخص باشند. تغییر در شکل یا محل تشکیل رسوب لزوما به معنی حذف مواد معدنی از آب نیست.
حذف سختی گیر بدون بررسی آب
اگر کیفیت آب خروجی سختی گیر برای بویلر ضروری باشد، خارج کردن آن از مدار صرفا به دلیل نصب دستگاه مغناطیسی می تواند خطرناک باشد. پیش از هر تغییر، باید کیفیت آب و الزامات سازنده بررسی و نتیجه آزمون مستند شود.
نادیده گرفتن تخلیه و کنترل شیمی آب
نصب یک واحد مغناطیسی نیاز به کنترل کیفیت آب داخل بویلر را به طور خودکار حذف نمی کند. غلظت املاح، تخلیه کنترل شده و پایش پارامترهای شیمیایی باید همچنان مطابق برنامه فنی انجام شوند.
مقایسه دستگاه ها فقط بر اساس قیمت
قیمت اولیه معیار کافی برای انتخاب نیست. باید هزینه نصب، مصرف انرژی، مواد مصرفی، سرویس، کیفیت آب خروجی و ریسک ناشی از عملکرد نامناسب نیز بررسی شوند. دستگاه ارزان تر ممکن است در صورت نداشتن عملکرد قابل اثبات، صرفه اقتصادی نداشته باشد.
جمع بندی؛ بهترین روش تصفیه آب دیگ بخار کدام است؟
بهترین روش تصفیه آب دیگ بخار روشی است که با کیفیت آب خام، مشخصات بویلر، فشار کاری و نیاز واقعی فرایند سازگار باشد. کنترل رسوب و خوردگی معمولا به ترکیبی از آزمایش آب، پیش تصفیه، کاهش سختی در صورت نیاز، مدیریت شیمی آب داخل دیگ، تخلیه کنترل شده و نگهداری منظم وابسته است.
واحدهای مغناطیسی یا الکترومغناطیسی ممکن است در بعضی شرایط به عنوان راهکار مکمل برای کنترل رسوب بررسی شوند، اما شواهد موجود اثر یکسان و تضمین شده ای را برای همه کاربردها نشان نمی دهند. این دستگاه ها به خودی خود سختی و مواد جامد محلول را حذف نمی کنند و نباید بدون آزمون و تایید فنی جایگزین سختی گیر یا دیگر روش های ضروری تصفیه شوند.
برای خرید دیگ بخار و تجهیزات تصفیه آب، ابتدا کیفیت آب و نیاز مصرف را مشخص کنید، سپس ظرفیت و فشار کاری، روش تصفیه، تجهیزات ایمنی، هزینه چرخه عمر و خدمات پس از فروش را بررسی کنید. تصمیم مبتنی بر آزمایش و مدارک فنی، احتمال انتخاب نادرست را کاهش می دهد و به عملکرد پایدارتر سیستم بخار کمک می کند.
سوالات متداول درباره تصفیه آب دیگ بخار و واحدهای مغناطیسی
۱. چرا تصفیه آب دیگ بخار اهمیت دارد؟
تصفیه آب برای کنترل رسوب، خوردگی و تجمع مواد محلول اهمیت دارد. آب نامناسب می تواند انتقال حرارت را کاهش دهد، مصرف سوخت را بالا ببرد و موجب آسیب به سطوح داخلی بویلر شود. روش تصفیه باید بر اساس کیفیت آب و مشخصات دستگاه انتخاب شود.
۲. واحد مغناطیسی تصفیه آب چگونه کار می کند؟
این دستگاه آب را از داخل یا مجاورت یک میدان مغناطیسی عبور می دهد. هدف آن در بسیاری از محصولات، تغییر رفتار تشکیل یا چسبیدن رسوب است. اثرگذاری به شرایط آب و سیستم بستگی دارد و عبور از میدان مغناطیسی به معنی حذف یون های محلول نیست.
۳. آیا دستگاه مغناطیسی سختی آب را حذف می کند؟
واحد مغناطیسی متداول سختی را به معنای حذف یون های کلسیم و منیزیم کاهش نمی دهد. اگر بویلر به آب نرم شده نیاز داشته باشد، باید از روش مناسب مانند سختی گیر تبادل یونی یا روش تایید شده دیگر استفاده شود.
۴. آیا می توان سختی گیر را با دستگاه مغناطیسی جایگزین کرد؟
این کار بدون بررسی فنی و آزمایش آب توصیه نمی شود. واحد مغناطیسی معادل سختی گیر نیست و عملکرد آن در کنترل رسوب به شرایط کاربرد وابسته است. تصمیم درباره حذف یا تغییر تجهیزات تصفیه باید بر اساس الزامات بویلر و نتایج قابل اندازه گیری انجام شود.
۵. آیا دستگاه مغناطیسی رسوبات قدیمی داخل دیگ بخار را پاک می کند؟
عبور آب از میدان مغناطیسی به معنی حل شدن یا جدا شدن خودکار رسوبات قدیمی نیست. پاک سازی رسوب باید با توجه به جنس رسوب، وضعیت فلز و دستورالعمل سازنده و توسط افراد متخصص انجام شود.
۶. آیا استفاده از واحد مغناطیسی نیاز به مواد شیمیایی را از بین می برد؟
خیر، چنین نتیجه ای را نمی توان برای همه سیستم ها تضمین کرد. نیاز به مواد شیمیایی به کیفیت آب، نوع بویلر، فشار کاری و برنامه کنترل خوردگی و رسوب بستگی دارد. هرگونه کاهش یا حذف مواد باید بر اساس ارزیابی متخصص و داده های عملکردی انجام شود.
۷. آیا فیلتر کردن آب پیش از دستگاه مغناطیسی ضروری است؟
اگر آب دارای ذرات معلق باشد، فیلتر مناسب می تواند برای حفاظت از تجهیزات و کاهش ورود ذرات مفید باشد. انتخاب فیلتر به کیفیت آب، اندازه ذرات و مشخصات سیستم بستگی دارد. فیلتر ذرات جایگزین حذف سختی محلول نیست.
۸. میزان آهن آب چه تاثیری بر عملکرد واحد مغناطیسی دارد؟
اثر آهن به شکل وجود آن در آب، میزان ذرات، طراحی دستگاه و شرایط جریان وابسته است. نمی توان یک حد عددی ثابت را برای همه واحدها به عنوان مرز گرفتگی یا عملکرد نامناسب تعیین کرد. آزمایش آب و بررسی مشخصات سازنده مبنای تصمیم گیری هستند.
۹. آیا باید واحد مغناطیسی را حتما پس از پمپ نصب کرد؟
محل نصب به دستورالعمل سازنده، فشار و دبی جریان، شرایط هیدرولیکی و ساختار مدار بستگی دارد. نصب در سمت دهش پمپ یک الزام عمومی برای تمام محصولات نیست و باید بر اساس طراحی سیستم تعیین شود.
۱۰. آیا واحد مغناطیسی برای برج خنک کننده و دیگ بخار عملکرد یکسانی دارد؟
خیر، شرایط این دو سیستم متفاوت است. در برج خنک کننده، تبخیر آب باعث تغلیظ املاح می شود و در دیگ بخار نیز فشار، دما و کیفیت بخار الزامات خاصی ایجاد می کنند. هر کاربرد باید به طور مستقل ارزیابی شود.
۱۱. چه آزمایش هایی برای ارزیابی کیفیت آب دیگ بخار لازم است؟
بسته به نوع سیستم، آزمایش ها می توانند شامل سختی کل، pH، قلیائیت، هدایت الکتریکی، مواد جامد محلول، سیلیس، آهن و سایر پارامترهای مرتبط باشند. فهرست دقیق آزمایش ها باید توسط متخصص آب و با توجه به مشخصات بویلر تعیین شود.
۱۲. تخلیه کنترل شده آب بویلر چه فایده ای دارد؟
تخلیه کنترل شده به مدیریت غلظت مواد محلول و خروج بخشی از مواد معلق کمک می کند. تخلیه کمتر از مقدار مورد نیاز ممکن است باعث تجمع املاح شود و تخلیه بیش از حد نیز آب و انرژی را هدر می دهد. مقدار مناسب باید با توجه به کیفیت آب و شرایط بهره برداری تنظیم شود.
۱۳. چگونه می توان عملکرد یک دستگاه مغناطیسی را ارزیابی کرد؟
باید شرایط کاری پیش از نصب و پس از نصب تا حد امکان مشابه باشد و شاخص هایی مانند کیفیت آب، مقدار رسوب، مصرف سوخت و هزینه نگهداری ثبت شوند. معیار موفقیت، مدت آزمون و روش اندازه گیری باید از ابتدا مشخص باشند تا نتیجه قابل مقایسه باشد.
۱۴. هنگام خرید دیگ بخار به چه نکاتی توجه کنیم؟
ظرفیت تولید بخار، فشار کاری، کیفیت ساخت، تجهیزات ایمنی، راندمان، نوع سوخت، کیفیت آب مورد نیاز، مدارک فنی، هزینه نصب و خدمات پس از فروش باید بررسی شوند. انتخاب نهایی باید بر اساس نیاز واقعی فرایند و نظر متخصص انجام شود.
